二、主要参数
l 模拟量输出通道   1路
l 模拟量输出范围   直流型0-20mA/4-20mA
l 模拟量输出精度   ±0.01mA
l 模拟量输出稳漂   ±3ppm/℃
l 最大输出负载     1050Ω（24V供电）
l 工作温度范围     -20～70℃
l 外部供电电源     DC 9V～30V/2W
l 隔离保护         1500VDC
l 安装方式         标准DIN导轨安装或螺丝安装
l 外形尺寸         125×73×35mm

三、接口定义

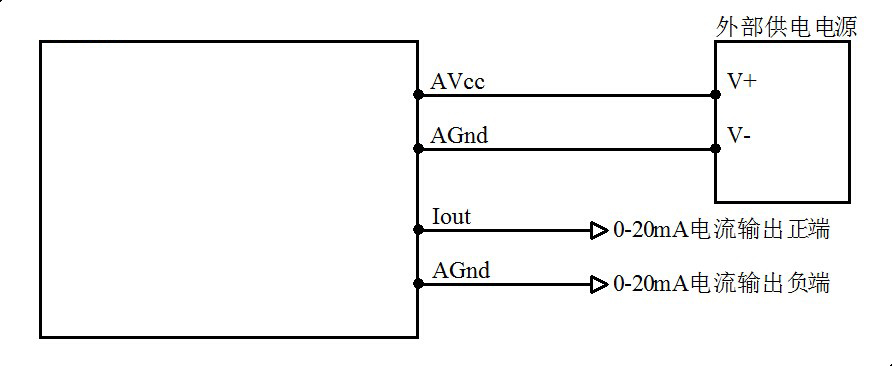

四、模拟量输出示意图






五、通讯说明

    1、通讯参数说明(出厂值)： 9600，N，8，1



    2、模拟量输出信号控制命令

         发送：01 06 00 00 2C 39 55 18 （例/16进制）


   接收：01 06 00 00 2C 39 55 18 （例/16进制）

该命令表示向一个地址01的模块发出指令，控制该模块输出电流，写入的数据“2C39”是16进制，转化成十进制为11321，代入电流输出计算公式: Iout=DATA/1000=11321/1000≈11.32mA，当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

    3、模拟量输出信号采集命令：

 发送:01 03 00 00 00 01 84 0A （例/16进制）


 接收: 01 03 02 2C 39 64 96 （例/16进制）


接收指令说明模拟量输出通道当前电流输出数据为“2C39”转换成10进制数为11321，代入计算公式：
Iout=DATA/1000=11321/1000≈11.32mA

    4、模块地址设置命令：

 发送：00 06 00 64 00 01 08 04 （例/16进制）


   接收：00 06 00 64 00 01 08 04 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的新地址为01，该设置可以失电保存；模块的默认地址是01，当需要多个模块进行组网时，可对每个模块的地址进行单独设置，因为使用了群发地址，所以设置时要求485网络中只能有一个模块，否则会造成485网络中所有模块的地址都设置成同一地址，请谨慎使用该指令；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

    5、通讯参数设置命令：

 发送：01 06 00 65 00 02 18 14 （例/16进制）


   接收：01 06 00 65 00 02 18 14 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的通讯参数为‘9600N(无校验) 81’，该设置可以失电保存；模块的默认通讯参数是‘9600N(无校验) 81’，当设置新的通讯参数后应在通讯设置中选择正确通讯参数，并重启通讯端口，请谨慎使用该指令；通常情况下，设置的波特率低，传输速度慢，传输稳定性高，设置的波特率高，传输速度快，传输稳定性低；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

六、通讯指示灯说明
l 模块上电后通讯指示灯显示绿色
l 模块通讯中通讯指示灯闪烁
l 模块接收到正确指令通讯指示灯显示绿色
l 模块接收到错误指令或非本模块地址指令通讯指示灯显示红色
