温度输入通道     8路（DS18B20温度传感器）

测温范围        -55～125℃

测温精度         ±0.5℃

温度分辨率       0.1℃

有效连接距离    ≤25米(普通线)

工作温度范围     -20～70℃

外部供电电源     DC 9V～30V/2W

 隔离保护         1500VDC

安装方式         标准DIN导轨安装或螺丝安装

外形尺寸         125×73×35mm
接口定义

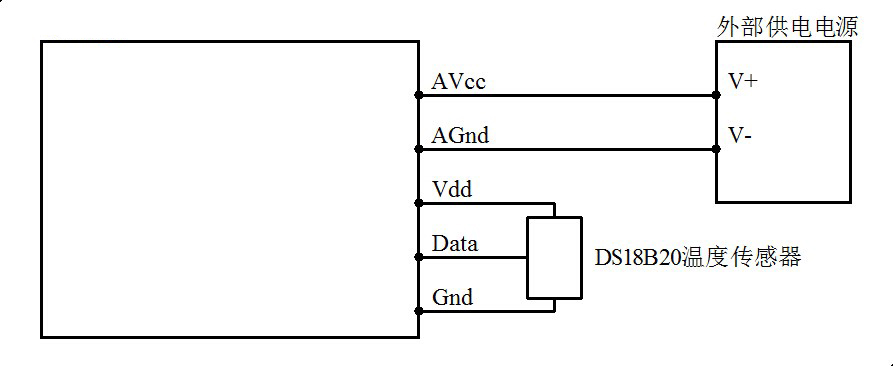

四、温度传感器应用示意图



五、通讯说明
    1、通讯参数说明(出厂值)： 9600，N，8，1



    2、温度采集命令：

 发送:01 03 00 00 00 08 44 0C （例/16进制）


 接收: 01 03 10 00 F2 FF FF FF FF FF FF FF FF FF FF FF FF FF FF 68 9C （例/16进制）


读取的数据为16进制,转化成10进制后根据数据情况代入相关公式进行换算:
A、当数据等于65535时，表示温度传感器未连接
B、当数据大于10000且不等于65535时，表示所测温度小于0度
   TEMP = -(DATA-10000)/10
C、当数据小于10000时，表示所测温度大于等于0度
   TEMP = DATA/10

    3、模块地址设置命令：

 发送：00 06 00 64 00 01 08 04 （例/16进制）


   接收：00 06 00 64 00 01 08 04 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的新地址为01，该设置可以失电保存；模块的默认地址是01，当需要多个模块进行组网时，可对每个模块的地址进行单独设置，因为使用了群发地址，所以设置时要求485网络中只能有一个模块，否则会造成485网络中所有模块的地址都设置成同一地址，请谨慎使用该指令；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功



    4、通讯参数设置命令：

 发送：01 06 00 65 00 02 18 14 （例/16进制）


   接收：01 06 00 65 00 02 18 14 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的通讯参数为‘9600,N(无校验) ,8,1’，该设置可以失电保存；模块的默认通讯参数是‘9600,N(无校验) ,8,1’，当设置新的通讯参数后应在通讯设置中选择正确通讯参数，并重启通讯端口，请谨慎使用该指令；通常情况下，设置的波特率低，传输速度慢，传输稳定性高，设置的波特率高，传输速度快，传输稳定性低；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

六、通讯指示灯说明
l 模块上电后,通讯指示灯显示绿色
l 模块通讯中,通讯指示灯闪烁
l 模块接收到正确指令,通讯指示灯显示绿色
l 模块接收到错误指令或非本模块地址指令,通讯指示灯显示红色
