NLK-2014 8路单端模拟量输入(直流型0-10V)模块
产品概述
一、产品概述
l 8路单端模拟量输入(直流型0-10V),采用独立12位工业级AD采集芯片
l 采用RS485 MODBUS RTU标准通讯,可与组态软件、PLC、工业触控屏等进行组网
l 带通讯状态指示灯
l 通讯电路采用防雷、抗干扰设计
l 可广泛用于工业现场设备的信号采集和控制
l 正常使用三年质保

产品特点
技术参数

二、主要参数
l 模拟量输入通道   8路单端
l 模拟量输入类型   直流型0-10V
l 模拟量输入精度    ±0.02V
l 工作温度范围     -20~70℃
l 外部供电电源     DC 9V~30V/2W
l 隔离保护         1500VDC
l 安装方式         标准DIN导轨安装或螺丝安装
l 外形尺寸         125×73×35mm

三、接口定义


AVcc 外部电源输入正端
AGnd 外部电源输入负端
VI_1+ 第1路模拟量输入正端
Gnd 信号地接第1路模拟量输入负端
VI_2+ 第2路模拟量输入正端
Gnd 信号地接第2路模拟量输入负端
VI_3+ 第3路模拟量输入正端
Gnd 信号地接第3路模拟量输入负端
VI_4+ 第4路模拟量输入正端
Gnd 信号地接第4路模拟量输入负端
VI_5+ 第5路模拟量输入正端
Gnd 信号地接第5路模拟量输入负端
VI_6+ 第6路模拟量输入正端
Gnd 信号地接第6路模拟量输入负端
VI_7+ 第7路模拟量输入正端
Gnd 信号地接第7路模拟量输入负端
VI_8+ 第8路模拟量输入正端
Gnd 信号地接第8路模拟量输入负端
485A RS485信号A+
485B RS485信号B-

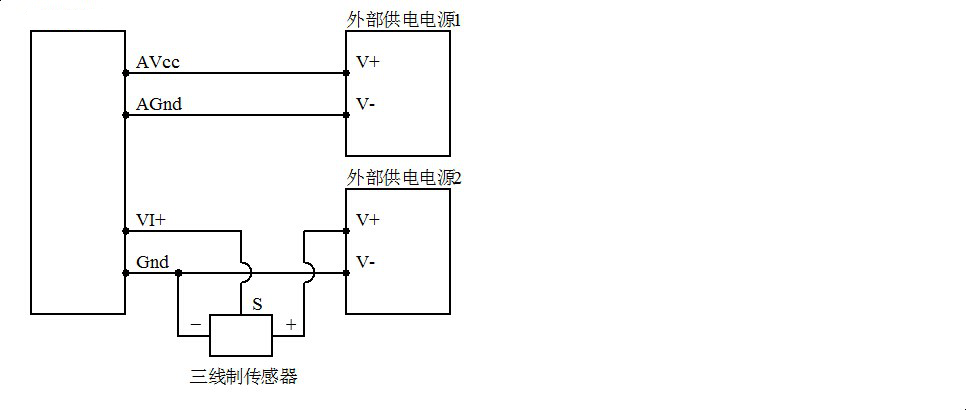

四、模拟量输入示意图










五、通讯说明
    1、通讯参数说明(出厂值): 9600,N,8,1


参数 说明
9600 波特率
N(无校验) 校验位
8 数据位
1 停止位

    2、模拟量输入信号采集命令:

 发送:01 03 00 00 00 08 44 0C (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
03 1 功能码 03-读寄存器
0000 2 寄存器地址(4x型) 0000-模拟量输入起始寄存器地址
0008 2 读取长度 0008-读取8个寄存器
440C 2 CRC校验码 前面所有数据的CRC校验码

 接收: 01 03 10 05 AF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C8 76 (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
03 1 功能码 03-读寄存器
10 1 字节数 10-读取16个字节长度
05AF
0000
0000
0000
0000
0000
0000
0000
16 读取数据 05AF-读取模拟量输入通道1数据
0000-读取模拟量输入通道2数据
0000-读取模拟量输入通道3数据
0000-读取模拟量输入通道4数据
0000-读取模拟量输入通道5数据
0000-读取模拟量输入通道6数据
0000-读取模拟量输入通道7数据
0000-读取模拟量输入通道8数据
C876 2 CRC校验码 前面所有数据的CRC校验码

接收指令说明模拟量输入通道1电压数据为“05AF”转换成10进制数为1455,代入计算公式V=(DATA*10)/4095=(1455*10)/4095≈3.55V,其他通道电压数据为0V

    3、模块地址设置命令:

 发送:00 06 00 64 00 01 08 04 (例/16进制)

数据 字节 数据说明 备注
00 1 模块地址 00-群发地址
06 1 功能码 06-写单寄存器
0064 2 寄存器地址(4x型) 0064-修改模块地址
0001 2 写入数据 设置模块新地址,范围0001-00FE
0804 2 CRC校验码 前面所有数据的CRC校验码

   接收:00 06 00 64 00 01 08 04 (例/16进制)

该命令表示向一个模块发出指令,设置该模块的新地址为01,该设置可以失电保存;模块的默认地址是01,当需要多个模块进行组网时,可对每个模块的地址进行单独设置,因为使用了群发地址,所以设置时要求485网络中只能有一个模块,否则会造成485网络中所有模块的地址都设置成同一地址,请谨慎使用该指令;当模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

    4、通讯参数设置命令:

 发送:01 06 00 65 00 02 18 14 (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
06 1 功能码 06-写单寄存器
0065 2 寄存器地址(4x型) 0065-修改通讯参数
0002 2 写入数据 0001-设置通讯参数 4800N(无校验) 81
0002-设置通讯参数 9600N(无校验) 81
0003-设置通讯参数 19200N(无校验) 81
0004-设置通讯参数 38400N(无校验) 81
0005-设置通讯参数 4800E(偶校验) 81
0006-设置通讯参数 9600E(偶校验) 81
0007-设置通讯参数 19200E(偶校验) 81
0008-设置通讯参数 38400E(偶校验) 81
1814 2 CRC校验码 前面所有数据的CRC校验码

   接收:01 06 00 65 00 02 18 14 (例/16进制)

该命令表示向一个模块发出指令,设置该模块的通讯参数为‘9600N(无校验) 81’,该设置可以失电保存;模块的默认通讯参数是‘9600N(无校验) 81’,当设置新的通讯参数后应在通讯设置中选择正确通讯参数,并重启通讯端口,请谨慎使用该指令;通常情况下,设置的波特率低,传输速度慢,传输稳定性高,设置的波特率高,传输速度快,传输稳定性低;当模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

六、通讯指示灯说明
l 模块上电后通讯指示灯显示绿色
l 模块通讯中通讯指示灯闪烁
l 模块接收到正确指令通讯指示灯显示绿色
l 模块接收到错误指令或非本模块地址指令通讯指示灯显示红色

订购信息
订单信息
NLK-2014   8路单端模拟量输入(直流型0-10V);MODBUS RTU RS485 通讯 (DC9-30V宽压供电)
