NLK-2027 16路光电隔离数字量输出(NPN晶体管集电极开路输出)
产品概述
一、产品概述
l 16路光电隔离数字量输出(NPN晶体管集电极开路输出)
l 采用RS485 MODBUS RTU标准通讯,可与组态软件、PLC、工业触控屏等进行组网
l 带通讯及输出状态指示灯
l 通讯电路采用防雷、抗干扰设计
l 可广泛用于工业现场设备的信号采集和控制
l 正常使用三年质保

产品特点
技术参数

二、主要参数
l 数字量输出通道   16路(NPN晶体管集电极开路输出,500mA)
l 工作温度范围     -20~70℃
l 外部供电电源     DC 9V~30V/2W
l 隔离保护         1500VDC
l 安装方式         标准DIN导轨安装或螺丝安装
l 外形尺寸         125×73×35mm

三、接口定义


AVcc 外部电源输入正端
AGnd 外部电源输入负端
DO_01 第1路数字量输出
DO_02 第2路数字量输出
DO_03 第3路数字量输出
DO_04 第4路数字量输出
DO_05 第5路数字量输出
DO_06 第6路数字量输出
DO_07 第7路数字量输出
DO_08 第8路数字量输出
DO_09 第9路数字量输出
DO_10 第10路数字量输出
DO_11 第11路数字量输出
DO_12 第12路数字量输出
DO_13 第13路数字量输出
DO_14 第14路数字量输出
DO_15 第15路数字量输出
DO_16 第16路数字量输出
485A RS485信号A+
485B RS485信号B-

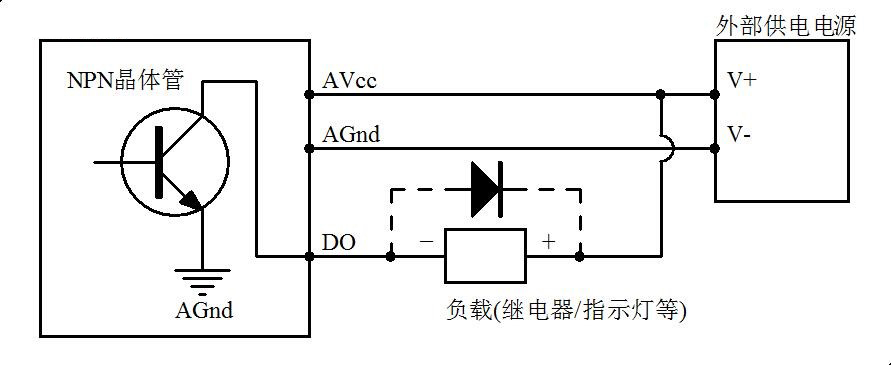

四、数字量输出应用示意图




五、通讯说明
    1、通讯参数说明(出厂值): 9600,N,8,1


参数 说明
9600 波特率
N(无校验) 校验位
8 数据位
1 停止位

    2、数字量输出信号控制命令(多个控制):

              发送: 01 0F 00 00 00 10 02 21 86 7B D2 (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
0F 1 功能码 0F-写多个线圈
0000 2 线圈地址(0x型) 0000-线圈起始地址
0010 2 写入线圈长度 0010-写16个线圈
02 1 写入数据字节 02-写入2个字节的数据
2186 2 写入数据 2186-写16个线圈的输出状态
7BD2 2 CRC校验码 前面所有数据的CRC校验码

   接收: 01 0F 00 00 00 10 54 07 (例/16进制)

写入的数据“21”,转换成2进制数为“0010 0001”,从左至右分别对应8路数字量输出信号DO_08-DO_01的状态,写入的数据“86”,转换成2进制数为“1000 0110”,从左至右分别对应8路数字量输出信号DO_16-DO_09的状态,即DO_16、DO_11、DO_10、DO_06、DO_01有输出,其他通道无输出,模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

    3、数字量输出信号控制命令(单个控制):

              发送: 01 05 00 00 FF 00 8C 3A (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
05 1 功能码 05-写单个线圈
0000 2 线圈地址(0x型) 0000-数字量输出(DO_01)线圈地址
0001-数字量输出(DO_02)线圈地址
0002-数字量输出(DO_03)线圈地址
0003-数字量输出(DO_04)线圈地址
0004-数字量输出(DO_05)线圈地址
0005-数字量输出(DO_06)线圈地址
0006-数字量输出(DO_07)线圈地址
0007-数字量输出(DO_08)线圈地址
0008-数字量输出(DO_09)线圈地址
0009-数字量输出(DO_10)线圈地址
000A-数字量输出(DO_11)线圈地址
000B-数字量输出(DO_12)线圈地址
000C-数字量输出(DO_13)线圈地址
000D-数字量输出(DO_14)线圈地址
000E-数字量输出(DO_15)线圈地址
000F-数字量输出(DO_16)线圈地址
FF00 2 写入数据 FF00-线圈打开,0000-线圈关闭
8C3A 2 CRC校验码 前面所有数据的CRC校验码

   接收: 01 05 00 00 FF 00 8C 3A (例/16进制)

模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

    4、数字量输出状态采集命令:

 发送: 01 01 00 00 00 10 3D C6  (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
01 1 功能码 01-读取线圈状态
0000 2 线圈地址(0x型) 0000-线圈起始地址
0010 2 读取线圈长度 0010-读取16个线圈状态
3DC6 2 CRC校验码 前面所有数据的CRC校验码

 接收: 01 01 02 21 86 20 0E (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
01 1 功能码 01-读取线圈状态
02 1 字节数 02-读取2个字节长度
2186     2 读取数据 2186-读取线圈状态
200E 2 CRC校验码 前面所有数据的CRC校验码

读取的数据“21”,转换成2进制数为“0010 0001”,从左至右分别对应8路数字量输出信号DO_08-DO_01的状态,读取的数据“86”,转换成2进制数为“1000 0110”,从左至右分别对应8路数字量输出信号DO_16-DO_09的状态,即DO_16、DO_11、DO_10、DO_06、DO_01有输出,其他通道无输出


    5、模块地址设置命令:

 发送:00 06 00 64 00 01 08 04 (例/16进制)

数据 字节 数据说明 备注
00 1 模块地址 00-群发地址
06 1 功能码 06-写单寄存器
0064 2 寄存器地址(4x型) 0064-修改模块地址
0001 2 写入数据 设置模块新地址,范围0001-00FE
0804 2 CRC校验码 前面所有数据的CRC校验码

   接收:00 06 00 64 00 01 08 04 (例/16进制)

该命令表示向一个模块发出指令,设置该模块的新地址为01,该设置可以失电保存;模块的默认地址是01,当需要多个模块进行组网时,可对每个模块的地址进行单独设置,因为使用了群发地址,所以设置时要求485网络中只能有一个模块,否则会造成485网络中所有模块的地址都设置成同一地址,请谨慎使用该指令;当模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

    6、通讯参数设置命令:

 发送:01 06 00 65 00 02 18 14 (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
06 1 功能码 06-写单寄存器
0065 2 寄存器地址(4x型) 0065-修改通讯参数
0002 2 写入数据 0001-设置通讯参数 4800,N(无校验) ,8,1
0002-设置通讯参数 9600,N(无校验) ,8,1
0003-设置通讯参数 19200,N(无校验) ,8,1
0004-设置通讯参数 38400,N(无校验) ,8,1
0005-设置通讯参数 4800,E(偶校验) ,8,1
0006-设置通讯参数 9600,E(偶校验) ,8,1
0007-设置通讯参数 19200,E(偶校验) ,8,1
0008-设置通讯参数 38400,E(偶校验) ,8,1
1814 2 CRC校验码 前面所有数据的CRC校验码

   接收:01 06 00 65 00 02 18 14 (例/16进制)

该命令表示向一个模块发出指令,设置该模块的通讯参数为‘9600,N(无校验) ,8,1’,该设置可以失电保存;模块的默认通讯参数是‘9600,N(无校验) ,8,1’,当设置新的通讯参数后应在通讯设置中选择正确通讯参数,并重启通讯端口,请谨慎使用该指令;通常情况下,设置的波特率低,传输速度慢,传输稳定性高,设置的波特率高,传输速度快,传输稳定性低;当模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

六、通讯指示灯说明
l 模块上电后,通讯指示灯显示绿色
l 模块通讯中,通讯指示灯闪烁
l 模块接收到正确指令,通讯指示灯显示绿色
l 模块接收到错误指令或非本模块地址指令,通讯指示灯显示红色

订购信息
订单信息
NLK-2027 16路光电隔离数字量输出(NPN晶体管集电极开路输出);MODBUS RTU RS485 通讯 (DC9-30V宽压供电)
