◆ 支持2路千兆光口+4路千兆电口；
◆ 支持knewli
◆ 端口镜像、Ping、光模块DDM，方便故障排查；
◆ 高EMS防护，确保在复杂的电磁环境中正常稳定运行，不受外部电磁干扰；
◆ 1路AC85-264V / DC110-370V交/直流电源输入，或2路DC9-60V电源输入可选，双输入电源冗余；
◆ -40℃~+75℃工作温度，铝合金外壳，高效散热，IP40防护等级。
NLK7706G系列是上海纽琳克通信技术有限公司的6口二层全千兆网管型卡轨式工业以太网交换机，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。支持WEB网管功能和多种网络协议，可以提高网络的效率、可靠性和安全性，满足多种复杂网络的需求。光口支持多种光模块可选，采用光纤远距离传输，抗电磁干扰能力强；电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，为工业自动化应用领域提供高带宽、低延迟和稳定的网络通信。支持DC9-60V双路冗余电源，并可选AC/DC110V和AC/DC220V供电电源输入。
提供2路千兆光口（SFP插槽）和4路千兆电口，采用工业级设计，满足-40℃~+75℃工作温度环境，通过严格的功能、高低温、安规与电磁抗扰度等测试，满足不同的网络现场和严酷的工业环境应用需求，可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等领域。
该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入或者直流DC9~60V宽压供电输入，采用导轨式安装方式，能满足不同应用现场的需求。
硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。
广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
|
协议标准 |
|
|
IEEE标准 |
IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.1D/w、IEEE 802.1p、IEEE 802.1Q |
|
交换性能 |
|
|
交换方式 |
储存转发 |
|
背板带宽 |
7.6Gbps |
|
缓存大小 |
1Mbit |
|
巨型帧 |
16367Byte |
|
MAC地址表 |
2K |
|
接口规格 |
|
|
千兆光口 |
2路1000ba |
|
千兆电口 |
4路10/100/1000ba |
|
继电器 |
1路继电器告警输出，采用3位3.81mm间距带锁扣接线端子 |
|
CONSOLE |
1路CONSOLE口，RS232信号RJ45口，用于设备调试 |
|
按键 |
重启或恢复出厂设置按键 |
|
指示灯 |
电源指示灯、运行指示灯、告警指示灯、光口指示灯、电口速率与连接/活动指示灯 |
|
电源参数 |
|
|
电源输入 |
直流机型：DC9-60V，支持双电源冗余、无极性 交流机型：AC85-264V / DC110-370V |
|
满载功耗 |
≤4.3W@DC24V、≤4.5W@AC220V |
|
连接方式 |
直流机型：5位5.08mm间距带锁扣接线端子 交流机型：3位5.08mm间距带锁扣接线端子 |
|
机械参数 |
|
|

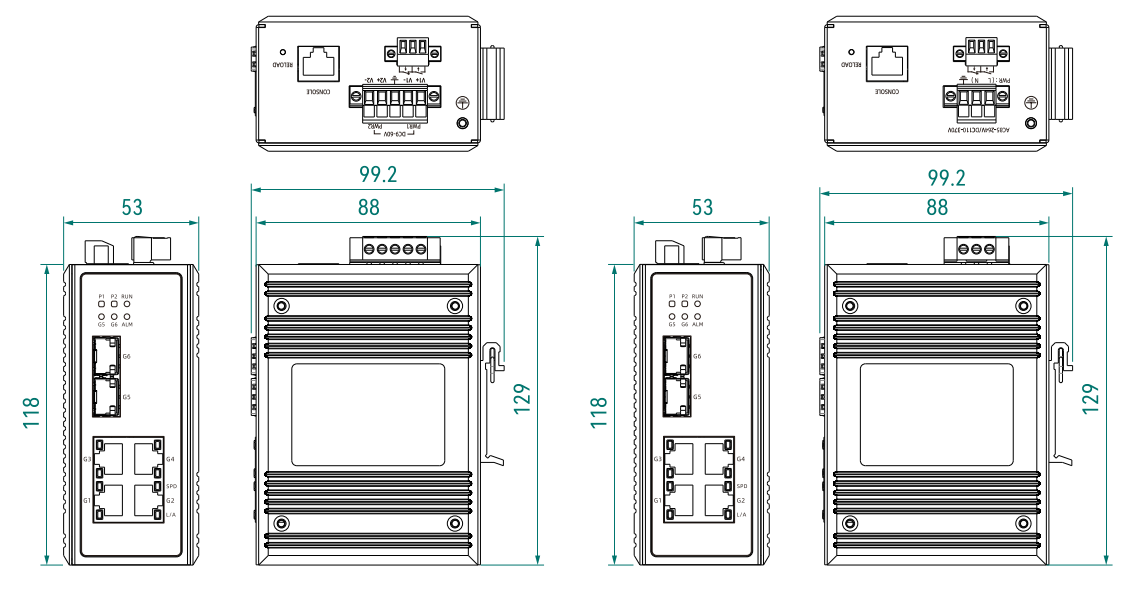

外形尺寸 |
118×53×88 (mm)（不含卡轨及连接器尺寸） |
|
安装方式 |
35mm标准DIN卡轨式安装 |
|
机壳防护 |
铝合金外壳，IP40防护等级 |
|
重量 |
约0.48kg |
|
工作环境 |
|
|
工作温度 |
-40℃~+75℃ |
|
存储温度 |
-40℃~+85℃ |
|
相对湿度 |
5%~95%（无凝露） |
|
行业标准 |
|
|
EMS |
IEC 61000-4-2（ESD）：Level 3（接触放电±6kV，空气放电±8kV） IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±2kV；网口：共模±6kV，差模±2kV） IEC 61000-4-4（EFT）：Level 3（电源：±2kV；网口：±2kV） |
|
保修 |
|
|
保修期限 |
5年 |
|
标准型号 |
千兆光口 |
千兆电口 |
电源范围 |
|
NLK7706G |
2 |
4 |
双路DC9-60V |
|
NLK7706G-LV |
2 |
4 |
单路AC85-264V / DC110-370V |
