NLK-4508工业级隔离型1路RS232/485转8路RS485集线器


■  实现一个串口设备与多个串口设备主从式通信

■  全面容错机制，一路从节点损坏不影响其他节点通信

■  信号两端保持光电隔离，减少干扰

■  透明传输，波特率自适应，无需更改用户协议

■  内置智能模块，自动识别RS485信号流向，无需流控

■  信号线600W/ms抗雷击保护和15KV抗静电防护

  • 产品概述
  • 产品特点
  • 技术参数
  • 订购信息
  • 资料下载
        NLK-4508是一款内部采用双核\无休（不间断工作）的设计；专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS,为了保证数据通讯的安全可靠，RS-485接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W 浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
       在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
       NLK-4508RS-485 HUB提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用NLK-4508 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。


■  实现一个串口设备与多个串口设备主从式通信

■  全面容错机制，一路从节点损坏不影响其他节点通信

■  信号两端保持光电隔离，减少干扰

■  透明传输，波特率自适应，无需更改用户协议

■  内置智能模块，自动识别RS485信号流向，无需流控

■  信号线600W/ms抗雷击保护和15KV抗静电防护


■ 接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 标准
■ 电气接口：RS-232C 接口为 5位接线柱1-3脚；RS-485  接口为 5位接线柱4-5脚
■  传输介质：双绞线或屏蔽线
■  工作方式：异步半双工
■  工作电源：9-48VDC/350mA
■  信号指示：十一个信号指示灯电源(PWR)、发送 (TD)、接收(RD)、故障(E1-E8)
■  隔 离 度：隔离电压2500VRMS 500VDC 连续.DC/DC模块
■  传输速率：300BPS-115.2K
■  保护等级：RS-232接口 ±15KV ESD保护；RS485接口每线1500W的雷击浪涌保护
■  传输距离：0-5公里 （115200-300BPS）

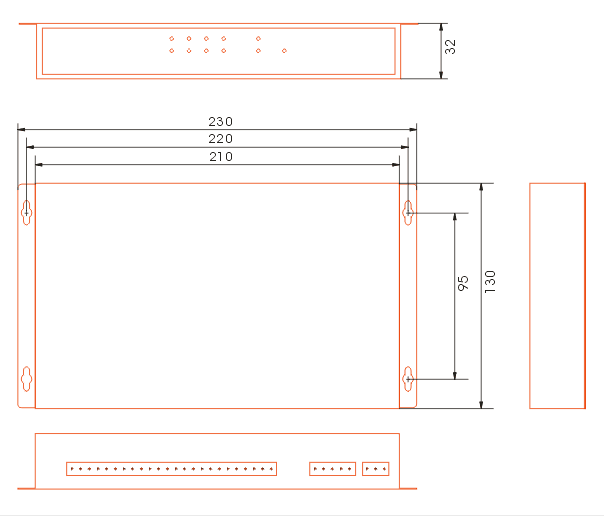

■  外观尺寸：210mmX130mmx33mm
■  使用环境：-40C到80C，相对湿度为5%到95%


产品型号             性能参数
NLK-4508 工业级1路RS232/485转8路RS485光电隔离集线器，DC9-48V供电，壁挂式安装

相关文档
名称

产品简介说明书

下载
