NLK-CAN-H4W工业级隔离型4端口高速智能CANBUS交换机 集线器

NLK-CAN-H4W工业级隔离型4端口高速智能CANBUS交换机 集线器


32位120M高速处理器,内嵌实时操作系统和自适应流量控制算法,适合对实时性要求苛刻的系统使用。

端口具有1000帧缓冲,确保从低速到高速所有应用的帧完整性。

端口采用旋转拨码开关设置波特率,对于大部分应用客户无需采用配置软件,即可使用。

端口具有发送、接受、状态单独指示,方便工业现场调试。

端口CAN波特率设置兼容业界标准SJA1000T,方便客户设置的同时兼容全系列CAN总线产品。

CAN网桥、CAN交换机、CAN转光(点对点)、CAN转光(总线型)、CAN和光混合交换机的配置软件和配置方法完全统一,客户可以在这些产品之间无缝切换

概述

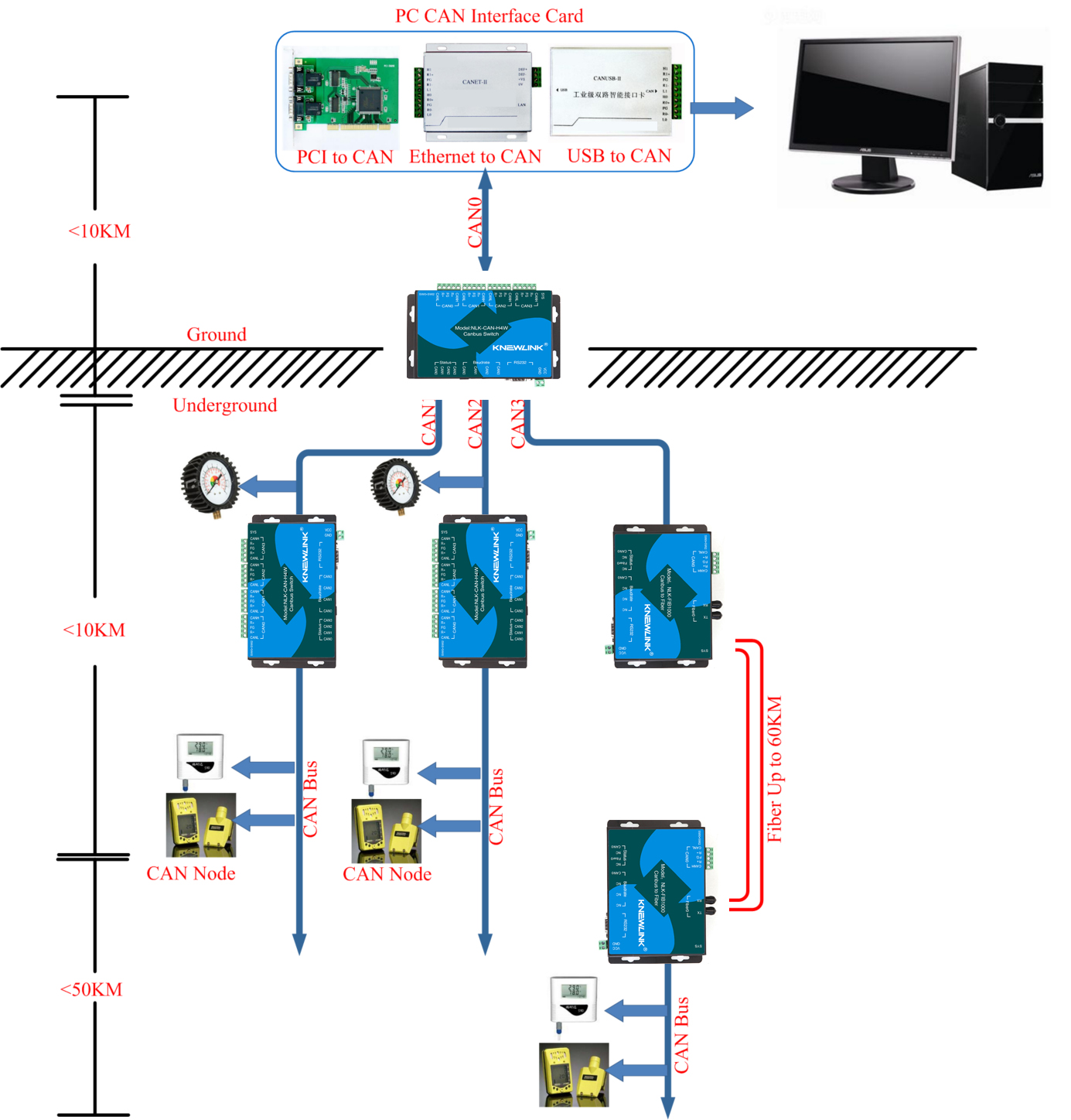

 NLK-CAN-H4W能实现多个CAN 网络的透明连接,可以在总线级别实现复杂结构的多点连接。NLK-CAN-H4W 使得主干网络没有支线长度限制,网络中任意两个节点可以到达协议距离。该设备具有4 个通信端口,每个端口都有独立的CAN 收发器,能倍增节点数目,因此,在提供自由的布线方式的同时,也解除了系统总线上CAN 收发器最大节点数驱动限制。每个端口还具备检测总线活跃及总线故障指示灯,方便观察CAN 总线网络工作状态。

NLK-CAN-H4W 可用于波特率高达1Mbps 的CAN 网络,所有通道均可在不同的波特率下工作。NLK-CAN-H4W 符合CAN 规范2.0A和2.0B,可用于各种不同的高层CAN 协议(CANOpen,SDS,J1939,DeviceNet 或其它定制的协议)。

NLK-CAN-H4W可以配置相应的CAN 消息过滤器,这样可以保证只有需要的数据通过中继器传输到其他CAN 网络上。同时,还具有数据路由功能,可把一个通道接收到的CAN消息选择性地转发到另一个通道。因此该设备能有效降低网络的负载。

NLK-CAN-H4W 可通过异步串行通信接口连接到PC 来配置;提供基于Windows 系统的配置软件,使用简单,支持配置即时生效,设备配置完成后无需任何操作即可投入工作。




技术参数

32位120M高速ARM处理器,内嵌实时操作系统

采用实时操作系统配合自适应流量控制算法,适合对实时性要求苛刻的控制系统使用

端口数据吞吐量高达6000fps(1Mbps下扩展帧)

具有4通道电气隔离的CAN接口

用户可通过旋转拨码开关或RS232端口配置通信波特率:5Kbps~1Mbps

强大的CAN消息过滤功能,能有效避免不需要的消息被转发

强大的CAN路由功能,能任意设置消息转发的目标端口

所有CAN通道均带电气隔离保护,隔离电压为2500VDC

符合CAN2.0B规范和ISO/DIS 11898规范

内置式终端电阻和外置式终端电阻可选

有电源、设备状态、总线发送、总线接受、总线错误指示灯

宽电压工作范围:9-40VDC(浪涌、过流、反接保护)

工业级温度范围:-20℃~+70℃

铝制外壳尺寸:147mm*112mm*36mm

订购信息

订单信息

NLK-CAN-H4W

4端口高速智能CAN交换机 (CAN总线集线器,CANHUB,CANOpen交换机,DeviceNet交换机)    DC9-40V供电
