NLK-408工业级导轨式RS485/422高速隔离中继器

NLK-408工业级导轨式RS485/422高速隔离中继器



■ RS-422/485隔离中继；支持半双工，全双工
■ 2500V电源隔离，内置电源隔离模块，直流9-30V供电；
■ 自动识别RS-485/422信号流向，零延时自动转发；
■ 中继距离0-5Km，通信波特率从0～38.4Kbps自适应；
■ 内置600W/ms抗雷击保护和15KV抗静电保护；
■ 工业级设计，优选进口元器件，全部表面贴装工艺
■  安装方式：DIN导轨式，壁挂式安装
■  增延长RS-422 或 RS-485 信号，或将 RS-422 转换为 RS-485使用。

概述

      NLK-408光电隔离型中继器、兼容RS-422、RS-485标准，不仅能够延长RS-422/RS-485总线网络的通信距离，增加RS-422/RS-485网络设备的个数，还可作为RS485转RS422接口数据转换。内置的光电隔离器及DC/DC隔离模块，能够提供高达2500Vrms的隔离电压，接口两端带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/ 485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。RS-422、RS-485输入端通过接线柱连接器连接。RS422、RS485输出端通过接线柱连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS422)、半双工(RS485)模式转换，即插即用。
   NLK-408光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台中继器可允许连接128个RS-422或RS-485接口设备，数据通讯速率300-115.2KBPS，带有电源指示灯及数据流量指示灯可指示故障情况。增强 RS-422 或 RS-485 信号，或将 RS-422 转换为 RS-485使用。

技术参数


■ 接口特性：接口兼容EIA/TIA的RS- 485/ 422标准
■ 电气接口：RS-485/422输入端采用接线柱连接器RS-485/422输出端采用接线柱连接器。
■ 保护等级：两端RS-422、RS-485接口每线600W的雷击浪涌保护，+/-15KV ESD保护.
■ 隔离度：隔离电压2500Vrms 500DC连续.DC/DC模块
■ 工作方式：异步半双工或异步全双工
■ 信号指示：电源（PWR）、发送(TXD）、接收（RXD）
■ 传输介质：双绞线或屏蔽线
■ 传输速率：300-115.2K BPS
■ 电源输入：DC9-30V 200mA

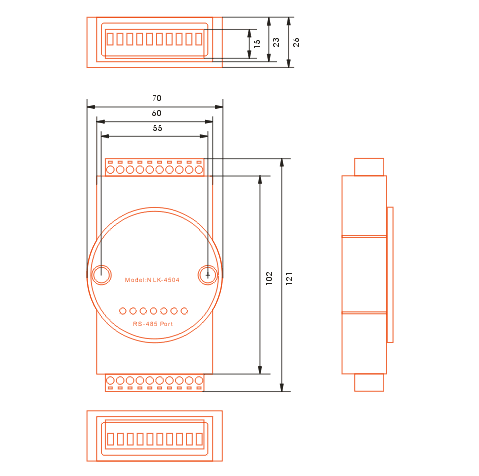

■ 外形尺寸：120mm×80mm×25mm
■ 使用环境：-40℃到85℃，相对湿度为5%到95%
■ 传输距离：0-5000米（115200bps-9600bps）
■ 安装方式：DIN导轨式，壁挂式安装
　

订购信息



产品型号   性能参数
NLK-408
工业级有源RS485/422转RS485/422光电隔离中继器，DC9-30V宽压供电，导轨式，壁挂式安装
NLK-408M 工业级有源RS485/422转RS485/422光电隔离中继器，DC5/9-30V宽压供电，导轨式，壁挂式安装  输入输出电源三端隔离型
可选配件

产品型号   性能参数
16-23
亚当模块壁挂式安装板
