NLK-508工业级隔离型RS485中继器

NLK-508工业级隔离型RS485中继器



  ■ RS-485隔离中继,半双工;
  ■ 2500V电源隔离,内置电源隔离模块,直流+5V供电;
  ■ 自动识别RS-485信号流向,零延时自动转发;
  ■ 中继距离大于1.2Km,通信波特率从0~38.4Kbps自适应;
  ■ 内置600W/ms抗雷击保护和15KV抗静电保护;
  ■ 工业级设计,优选进口元器件,全部表面贴装工艺



概述


  NLK-508光电隔离型中继器、兼容RS-485标准,能够延长RS-485总线网络的通信距离,增加RS-485网络设备的个数,内置的光电隔离器及DC/DC隔离模块,能够提供高达2500Vrms的隔离电压,接口两端带有快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-485接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING)和ESD,提供每线600W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-485接口的高速传输。RS-485输入端通过接线柱连接器连接。 RS-485输出端通过接线柱连接器连接。转换器内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向,而不需任何握手信号(如RTS、DTR等),无需跳线设置实现半双工(RS-485)模式转换,即插即用。
  NLK-508电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接,点到多点每台中继器可允许连接128个RS-485接口设备,数据通讯速率300-115.2KBPS,带有电源指示灯及数据流量指示灯可指示故障情况。



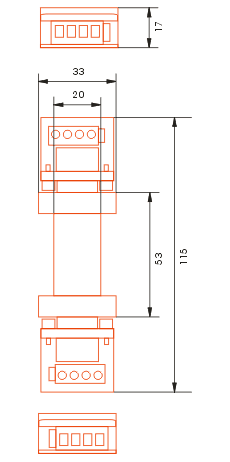

技术参数



■ 工作电压: DC5V±5%
■ 工作电流: <50mA
■ 波特率: 300~38.4Kbps
■ 中继距离: >1.2Km
■ 隔离电压: 2500V
■ 保护动作电压: 7~8V
■ 保护动作容量: 600W/ms
■ 静电保护电压: 15KV
■ 工作温度: -45℃~85℃

订购信息

产品型号   性能参数
NLK-508
工业级有源RS485转RS485光电隔离中继器,DC5V供电,桌面式安装
