NLK-1509工业级隔离型CANBUS协议中继器canbus网桥

NLK-1509工业级隔离型CANBUS协议中继器canbus网桥

提供2路独立CAN-bus通道，每个端口可适应不同的CAN波特率
可指定每个口的数据流向；
CAN通道均采用磁隔离TVS浪涌保护
Can-bus数据接口通讯速率支持最高1M；
支持CAN2.0A 和CAN2.0B 协议，支持标准帧和扩展帧格式；
支持USB通信参数配置，可独立配置2个CAN通道得波特率:5Kbps-1000Kbps；
支持自定义验收过滤或选择不滤波；

概述

NLK-1509是一款双通道CANBUS协议中继器，NLK-1509支持canbus总线监控数据流向报文，不仅可以作为CANBUS总线的中继器使用，同时又是简易的USB转双路独立CAN调试通讯工具,波特率高达1Mbps 的CAN 网络，NLK-1509一款性能优异的CAN中继设备。当CAN 总线的上的设备超过110 个，或者通讯距离超过10KM时，使用智能CAN 网桥可达到增加负载节点和延长通信距离的作用。可独立配置两个通道的通讯波特率，用于匹配不同通讯波特率的CAN 网络,在安装方面支持DIN导轨式安装或者壁挂式安装。

技术参数

CAN接口参数



接口数量

  2路CAN-bus


配置接口    USB接口

通讯协议

  标准CAN-bus 协议



通讯速率

  0-1M bps



接口保护

  信号隔离：2500V；电源隔离：500V DC；600W浪涌保护；+/-15KV 静电保护



接口端子

  工业5.08接线端子



传输介质

  双绞线或屏蔽线



 电源参数



输入电压

  DC9-30V(直流)



接口端子

 工业接线端子



 工作环境



工作温度

  -40-85℃



存储湿度

  5%-90%，无凝结；



 外观参数



安装方式

  挂壁式安装

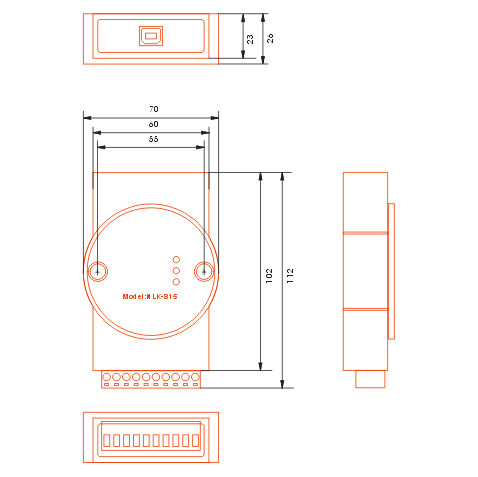

外形尺寸

  120mm（长）X70mm（宽）X 26mm（高）



订购信息

产品型号   性能参数
NLK-1509
工业级canbus光电隔离协议中继器，导轨式或者壁挂式安装

资料下载

名称

说明书下载

下载
