IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W

交换功能

支持VLAN、GVRP

支持端口限速，支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2， IGMP Snooping

支持GMRP，支持静态组播

管理与维护

支持Console， WEB管理方式
支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

背板带宽

7.6Gbps

百兆端口

最多7个10/100base-TX或者100base-FX可选端口

千兆端口

3个10/100/1000base-TX或者100/1000base-SFP接口

串行接口

2个RS232或者RS485可选，标配RS485接口

CAN

2个CAN总线数据接口

电口参数

物理接口：RJ45带屏蔽或者DB9，IEEE802.3标准

以太网口：10/100base-TX（百兆），10/100/1000base-TX（千兆）支持自动协商功能

传输距离：＜100米

光口参数

发光功率： >-12dBm(单模)  >-17dBm(多模)

收光灵敏度： <-38dBm(单模) <-35dBm(多模)

波长： 1310nm(单模)  1550nm(单模)  1310 nm(多模)

传输距离：20～80Km(单模)   <5Km(百兆多模)  <2Km(千兆多模)

连接器类型： SC/FC/ST，LC

传输速率： 125Mbps（百兆） 1.25Gbps（千兆）

电源参数

输入电压：DC12V、DC24V、DC48V可选

输入功耗：小于9W

过流保护：内置

机械参数

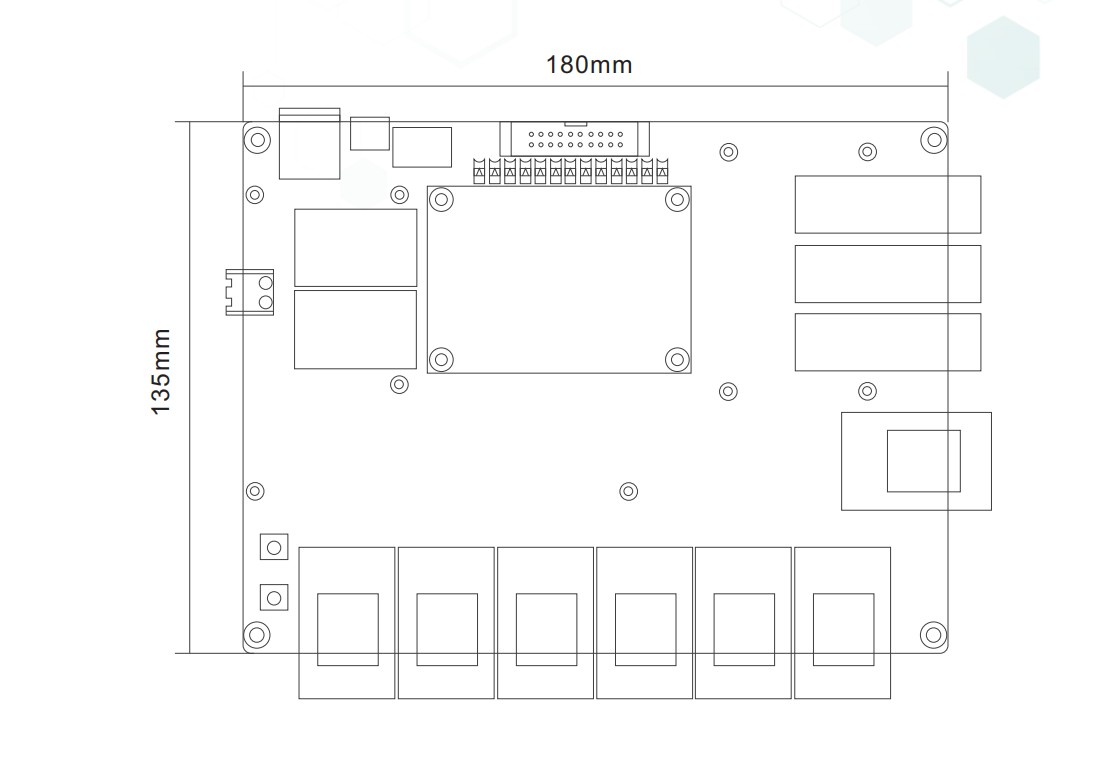

物理尺寸（宽×高×深）：180mm×135mm

安装方式：定位孔安装

外壳：无

工作环境

工作温度：-40℃~+85℃

存储温度：-40℃~+85℃

湿度：5%~95%（无凝露）

EMC标准

EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电

EN61000-4-3电磁场：10V/m（80-1000MHz）

EN61000-4-6防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz）

EN55022：EN55022 Class A
