◆ 24路百兆电口，采用M12接口；
◆ 10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆ 半双工背压式或全双工IEEE802.3x流量控制；
◆ Jumbo巨型帧传输，最大帧长9216字节；
◆ 双电源有1路掉电时，告警指示灯和继电器告警；
◆ 单路或双路DC24或AD220电源输入方案可选，双输入支持电源冗余；
◆ -40℃~+75℃工作温度，金属外壳，坚固耐用，IP40防护等级。
Penticos5024M系列是上海纽琳克通信技术有限公司的百兆24口M12型二层百兆非网管型机架式工业以太网交换机，主要用于即插即用的简单应用方式。以太网接口采用M12航插接口连接方式，满足轨道交通行业标准的要求，保证连接的紧密性和牢固性，适用于具有强烈震动的场景；支持10/100M、全/半双工、MDI/ MDI-X自适应。Penticos5024M采用19英寸标准1U机架式安装支持端口在前或者端口在后，在供电方面支持直流DC24/48V或者交直流AC/DC110/220V供电，满足各种工业现场以及变电站等需求。
提供24路百兆电口（M12），采用工业级设计，满足-40℃~+75℃工作温度环境，通过严格的功能、高低温、安规与电磁抗扰度等测试，满足不同的网络现场和严酷的工业环境应用需求，可广泛适用于工业自动化、综合能源、智慧城市、轨道交通、智能交通、智慧工厂等领域。
该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入，采用1U机架式安装方式，能满足不同应用现场的需求。
硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。
广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
|
协议标准 |
|
|
IEEE标准 |
IEEE 802.3、IEEE 802.3u、IEEE 802.3x |
|
交换性能 |
|
|
交换方式 |
储存转发 |
|
背板带宽 |
8.8Gbps |
|
缓存大小 |
768kbit |
|
巨型帧 |
9216Byte |
|
MAC地址表 |
8K |
|
接口规格 |
|
|
百兆电口 |
24路10/100ba |
|
继电器 |
1路继电器告警输出，采用M12（A-Code 4-Pin Female） |
|
指示灯 |
电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动指示灯 |
|
电源参数 |
|
|
电源输入 |
直流机型：DC18-72V，防反接，支持单/双电源可选 交流机型：AC85-264V / DC110-370V，支持单/双电源可选 |
|
满载功耗 |
≤5W@DC24V、≤5.6W@AC220V |
|
连接方式 |
M12（A-Code 4-Pin Male） |
|
机械参数 |
|
|
外形尺寸 |

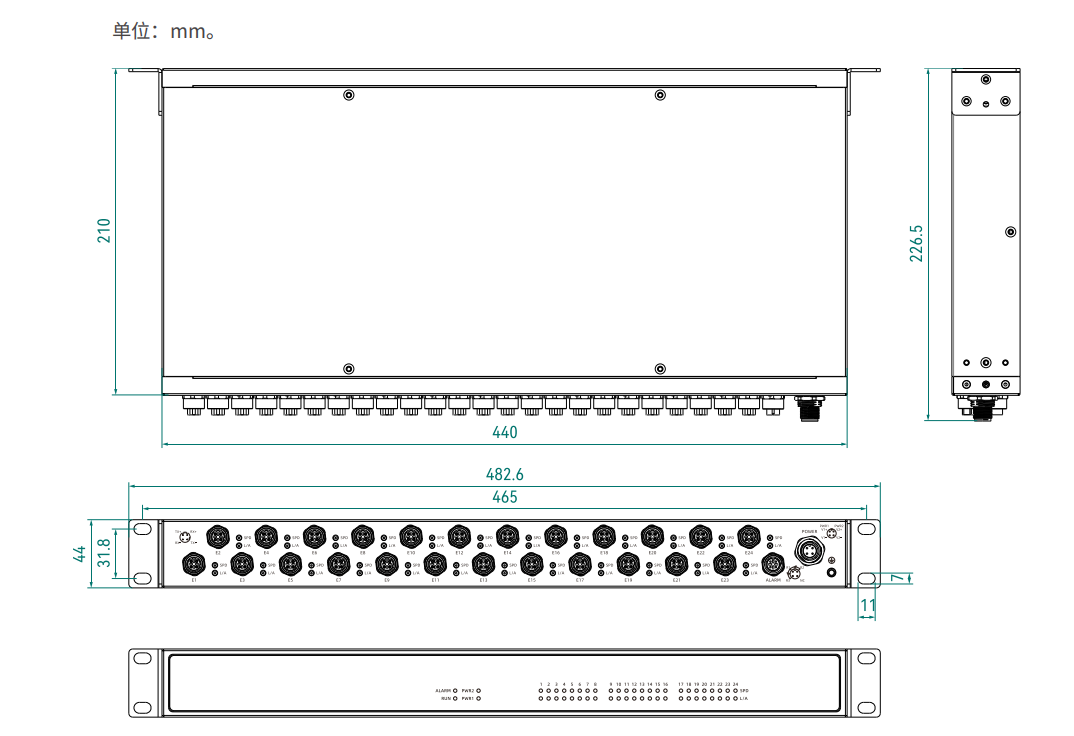

482.6×44×210(mm)（含挂耳不含连接器尺寸） |
|
安装方式 |
标准19英寸1U机架式安装 |
|
机壳防护 |
金属外壳，IP40防护等级 |
|
重量 |
约2.6kg |
|
工作环境 |
|
|
工作温度 |
-40℃~+75℃ |
|
存储温度 |
-40℃~+85℃ |
|
相对湿度 |
5%~95%（无凝露） |
|
行业标准 |
|
|
EMS |
IEC 61000-4-2（ESD）：Level 3（接触放电±6kV，空气放电±8kV） IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±2kV；网口：共模±6kV，差模±2kV） IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口：±2kV） |
|
保修 |
|
|
保修期限 |
5年 |
| 产品型号 | M12输出接口 | 电源 | 指示灯 |
| Penticos5024M-D1 |
24×10/100ba |
单路DC18~72V电源 | 支持指示灯在前，或者指示灯在后 |
| Penticos5024M-D2 |
24×10/100ba |
双路DC18~72V冗余电源 | 支持指示灯在前，或者指示灯在后 |
| Penticos5024M-LV |
24×10/100ba |
单路AC85~264V/ DC110~370V电源 | 支持指示灯在前，或者指示灯在后 |
| Penticos5024M-LVLV |
24×10/100ba |
双路AC85~264V/ DC110~370V冗余电源 | 支持指示灯在前，或者指示灯在后 |
