RNG3000百兆1光1电光电转换器

RNG3000百兆1光1电光电转换器

■    支持1个百兆光+1个百兆电口配置;
■    即连即用,方便快捷;
■    支持指示灯状态显示;
■    满足一般应用环境以太网接入要求

概述

RNG3000系列以太网光纤收发器,是专为工业高速通信网络应用而设计开发的通信产品。此以太网光纤收发器为灵活多变的工业应用需求,提供了一种高端工业以太网通信解决方案,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。RNG3000是1个100Base-FX光纤接口和1个10/100M自适应电口的工业级以太网交换机。

技术参数

技术参数

以太网标准

IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)

接口

百兆接口

数量:2个

接口形式:1×9固定光口(单/多模可选, SC/FC/ST接口可选)或RJ45百兆电口

接口速率:100base-FX(光口)、10/100M自适应电口

电源端子

BNC端子

传输距离

双绞线

100m(标准CAT5/CAT5e线缆)

多模光纤

百兆多模:1310nm,2km

单模光纤

百兆单模:1310nm,20/40km;1550nm,60/80km

LED指示灯

前面板指示灯

接口指示灯:link/ACT;SPEED

电源状态指示灯:PWR

电源指标

输入电压

DC5VAC220V

整机功耗

<2.0W@满载

工作环境
工作温度

-20℃~70℃

存储温度

-45℃~80℃

相对湿度

5%~95%(无凝露)

机械结构

外壳

铝合金外壳

安装

桌面式安装

尺寸

97.0mm*26.0mm*71.0mm (W×H×D)

行业标准

EMC

EN61000-4-2(ESD),Level 4

EN61000-4-3(RS),Level 4

EN61000-4-4(EFT),Level 4

EN61000-4-5(Surge),Level 4

EN61000-4-6(CS),Level 4

EN61000-4-8,Level 5

冲击

IEC60068–2-27

自由落体

IEC60068-2-32

震动

IEC60068-2-6

质保

保修期

5年

认证

CE、FCC、RoHS

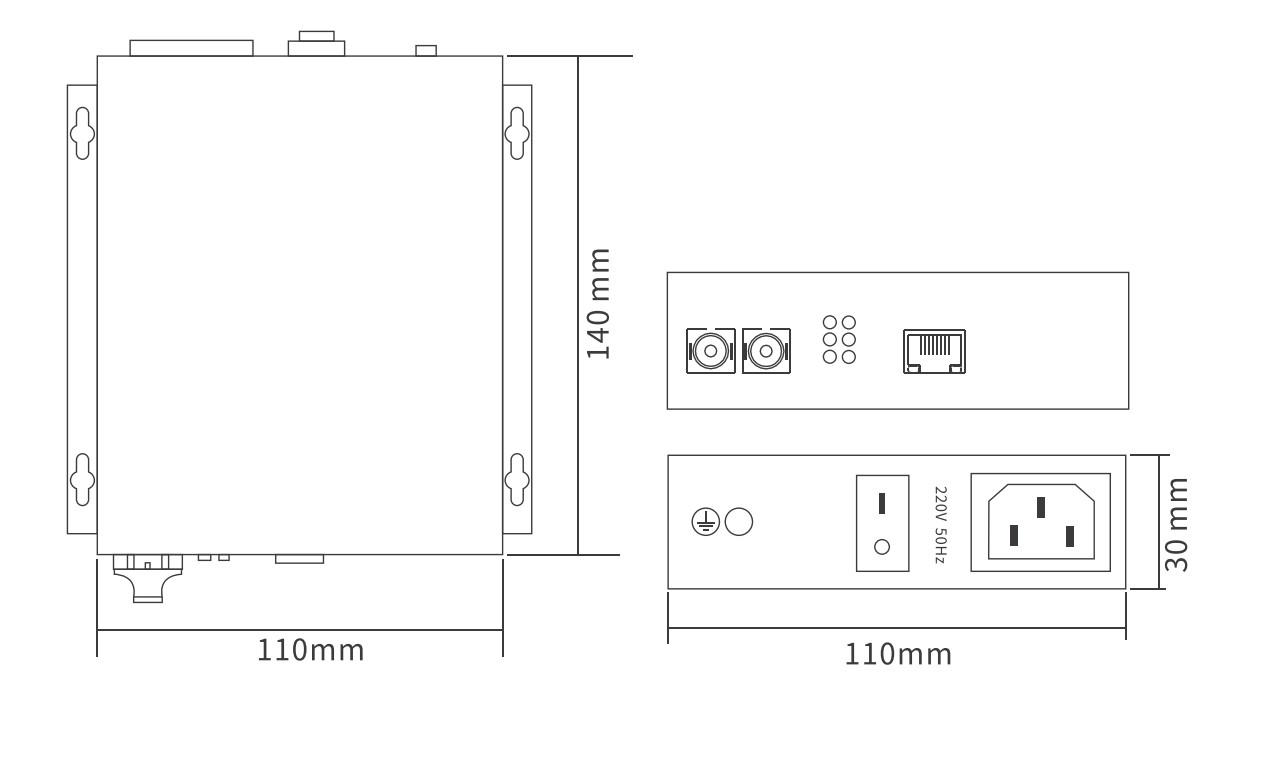

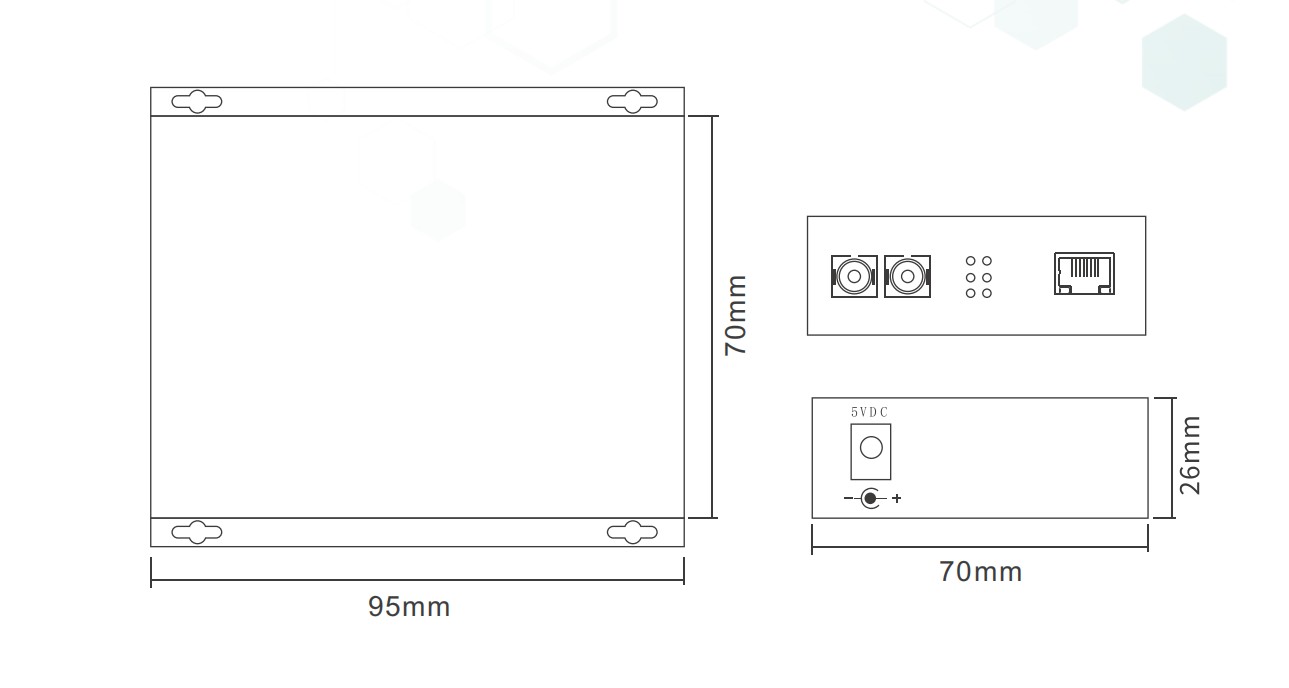

外形尺寸







订购信息

产品型号 RNG3000-PO-OT-P1P2-LV
代码定义 代码选型
PO:代表光口数量 空:代表1个百兆光口
OT:代表光纤种类 AS:单模双纤
AM:多模双纤
SF:单模单纤
MF:多模单纤
P1:代表光纤接口
P2代表光纤通信距离
ZM:光纤接口为SC方口
RM:光纤接口为ST卡口
TM:光纤接口为FC螺纹口
01:通信距离为550M
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
LV DC5;代表外置电源DC5V
AC220:代表内置电源AC220V
例如:RNG3000-AS-ZM20-DC5,单模双纤SC接口,通信距离20KM,DC5V供电
