工业级百兆24口机架式交直流220V以太网交换机

KLM5024

工业级百兆24口机架式交直流220V以太网交换机

◆ 支持24路百兆电口，为用户提供灵活的组网方式；
◆ 电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆ 支持双电源掉电告警，提供告警指示灯和继电器告警方式；
◆ 支持指示灯在前、端口在后或者指示灯在后、端口在前；
◆ 支持DC24、DC48或交直流AC/DC110/220V多种电源输入方案可选，双输入支持电源冗余；
◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中。

概述

  纽琳克生产的KLM5024系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供24个百兆电接口配置机型，电口为10Base-T/100Base-TX以太网RJ45端口，每个RJ45端口都具有自适应功能，能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式，并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速。
  纽琳克的非网管型交换机提供宽范围的交直流AC/DC110/220V电源输入。在结构安装方面，KLM5024系列交换机使用工业机架式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均可保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入，采用1U机架式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数


交换属性
交换方式 存储转发
背板带宽 8.8Gbps
缓存大小 768kbit
MAC地址表 8K
接口规格
百兆电口 24路10/100base-T(X)自适应百兆RJ45电口，支持全/半双工、MDI/ MDI-X自适应
继电器 1路继电器告警输出，3位5.08mm间距带锁扣接线端子
指示灯 电源指示灯、运行指示灯、告警指示灯、电口速率与连接/活动指示灯
电源参数
电源输入 直流机型：DC18~72V，防反接，支持单/双电源可选
交流机型：AC85~264V / DC110~370V，支持单/双电源可选
满载功耗 ＜7W@DC24V、＜7W@DC48V、＜8W@AC220V
连接方式 5位7.62mm间距带锁扣接线端子
机械参数
外形尺寸 482.6×44×210(mm)（含挂耳）
安装方式 标准19英寸1U机架式安装
机壳防护 IP40
工作环境
工作温度 -40℃~+75℃
存储温度 -55℃~+85℃
相对湿度 5%~95%（无凝露）
行业标准
EMC EMI
FCC CFR47 Part 15 EN55032/CISPR22 Class A

EMS
IEC61000-4-2(ESD) ±8kV (contact) ±15kV (air)
IEC61000-4-3(RS) 10V/m (80MHz～2GHz)
IEC61000-4-4(EFT) Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge) Power Port: ±2kV/DM ±4kV/CM; Data Port: ±2kV
IEC61000-4-6(CS) 10V (150kHz～80MHz)

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

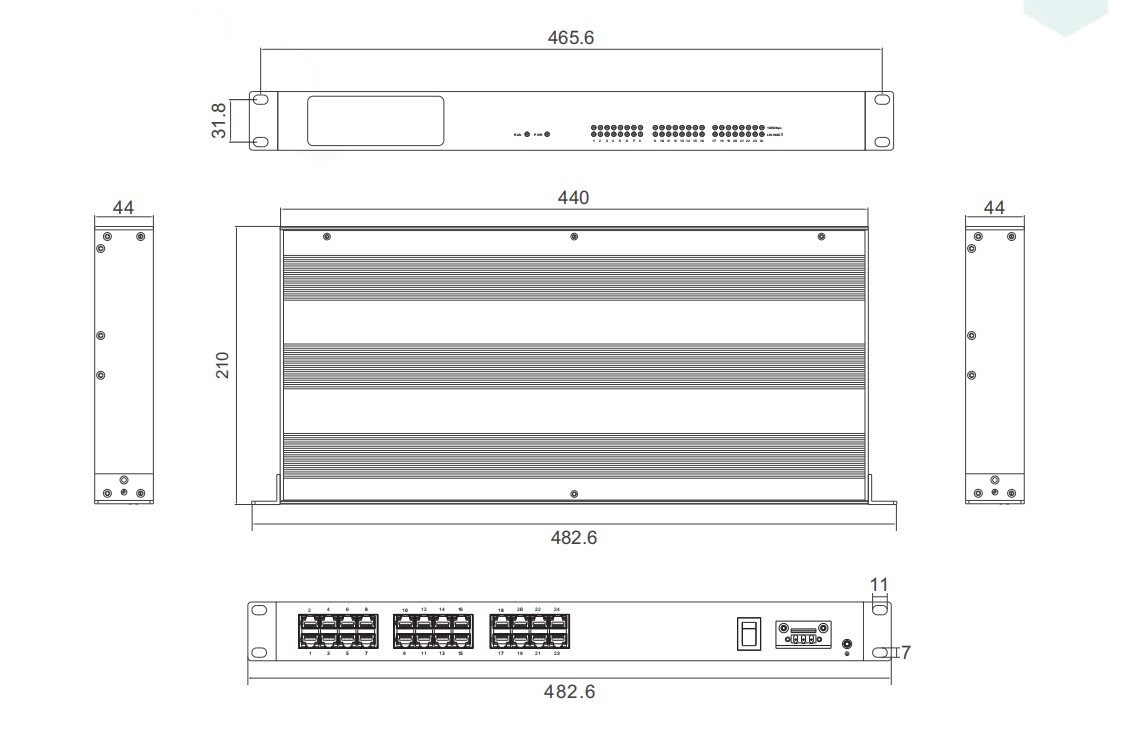

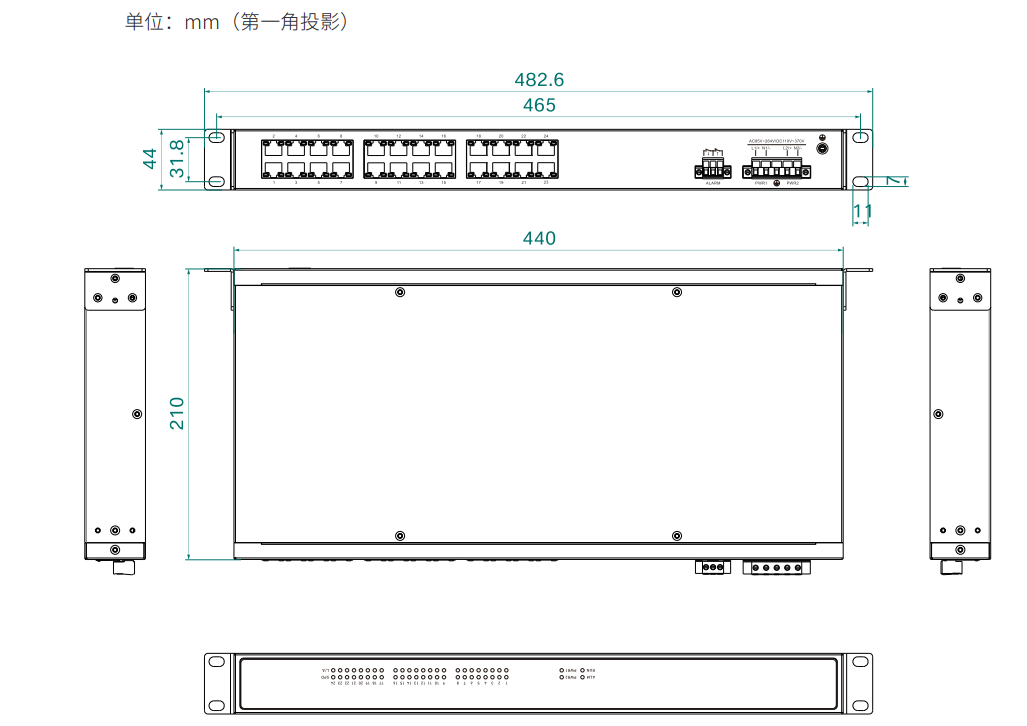

产品尺寸：





订购信息

产品型号 输出接口 电源 指示灯
KLM5024-D1 24×10/100base-T(X) RJ45电口 单路DC18~72V电源 支持指示灯在前，或者指示灯在后
KLM5024-D2 24×10/100base-T(X) RJ45电口 双路DC18~72V冗余电源 支持指示灯在前，或者指示灯在后
KLM5024 24×10/100base-T(X) RJ45电口 单路AC85~264V/ DC110~370V电源 支持指示灯在前，或者指示灯在后
KLM5024-LVLV 24×10/100base-T(X) RJ45电口 双路AC85~264V/ DC110~370V冗余电源 支持指示灯在前，或者指示灯在后

资料下载

名称

产品简介

下载

说明书下载

下载
