该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入，采用1U机架式安装方式，能满足不同应用现场的需求。
硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。
广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
|
名称 |
规格参数 |
|
以太网口 |
0～8个10/100ba |
|
光口 |
8～0个100ba |
|
以太网口传输速率 |
1O/1OOM自适应 |
|
以太网口传输距离 |
双绞线:100m(采用标准CAT5，CAT5e 网络线缆) |
|
光口工作波长 |
单模1310nm，多模1310nm |
|
光口发射光功率 |
单模-3～-11dB，多模-8～-18dB |
|
光口传输距离 |
单模20km多模2km（长距离模块可定制） |
|
处理类型 |
存储转发 |
|
MAC地址表大小 |
8k |
|
背板带宽 |
2Gbps |
|
包转发速率 |
1.19Mpps |
|
流控 |
IEEE 802.3x流量控制，半/双工背压流量控制 |
|
指示灯 |
电源指示：POW，接口灯指示：FDX/COL、li |
|
电源 |
输入电压：AC/DC85～265V |
|
6位端子接线 |
|
|
最大功耗：9.68W |
|
|
工作环境 |
工作温度：-40℃～+75℃ |
|
储存温度：-40℃～85℃ |
|
|
相对湿度：5％～95％无凝露 |
|
|
安装方式 |
1U机架式安装 |
|

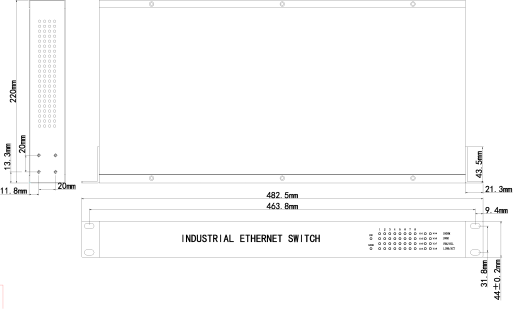

外形尺寸 |
宽×高×深：482.5×44×220mm |
|
防护等级 |
IP30防护等级，无风扇设计 |
|
MTBF |
350000h |
|
质保期 |
5年 |
|
符合标准 |
IEEE802.3：CSMA/CD |
|
IEEE802.3i：10ba |
|
|
EMI |
电磁干扰度测试 |
|
EMC |
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air) |
|
IEC61000-4-3(RS) 10V/m(80MHz～2GHz) |
|
|
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV |
|
|
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV |
|
|
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) |
|
|
IEC61000-4-16(共模传导) 30V(cont.)300V(1s) |
| 产品型号 | KLM5008-N-OT-P1P2-LV(8口光电组合系列） |
| 代码定义 | 代码选型 |
| N：代表光口数量 |
2：代表2个百兆光口 空：代表8个10/100电口 |
| OT：代表光纤种类 |
AS:单模双纤 AM：多模双纤 SF:单模单纤 纯电口为空不选择 |
|
P1:代表光纤接口 P2代表光纤通信距离 |
ZM:光纤接口为SC方口 RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 纯电口为空不选择 |
|
02：通信距离为2KM 20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM 纯电口为空不选择 |
|
| LV |
LV:代表供电电源为单路交直流220V LV110:代表供电电源为单路交直流110V |
| 例如：KLM5008-2AS-ZM20-LV规格为2个百兆光口，6个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电 | |
