工业级百兆2光6电导轨式以太网交换机

KLM5508

工业级百兆2光6电导轨式以太网交换机

◆ 支持2路百兆光口和6路百兆电口可选，为用户提供灵活的组网方式；

◆ 光口支持SC/FC/ST、单模/多模、波长、传输距离可选；

◆ 电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；

◆ 支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余；

◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+85℃严酷的工业环境中。

概述

 KLM5508系列非网管型工业以太网交换机，是专为工业高速通信网络应用而设计开发的通信产品。此非网管型以太网交换机为灵活多变的工业应用需求，提供了一种稳定的工业以太网通信解决方案，使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。KLM5508系列非网管型工业以太网交换机可以用于即插即用的简单应用方式，也可以用于复杂的网络管理的方式，满足用户多方面的需求。所有的电口支持自动协商、自动流速控制，全双工/半双工模式、MDI/MDI-X自动侦测。。KLM5508系列非网管型工业以太网交换机提供冗余电源支持，可同时提供宽范围的直流电源输入。在结构安装方面，KLM5508系列非网管型工业以太网交换机是一款紧凑型交换机，占用空间小，使用卡轨安装。支持DC12-48V双路冗余电源或者AC/DC110V和AC/DC220V可选供电。满足各种工业通信现场。

技术参数

型号

KLM5508-2F

接口

电口数量：6个10/100M自适应以太网接口
光口规格：单模多模/单纤双纤可选
光口数量：2个100M SC/ST/FC光口

交换特性

背板带宽：1.6Gbps
包转发速率：1.2Mpps
包缓存区：1Mbit
MAC地址表：支持2K个MAC地址
支持巨型帧

电源

输入电压
直流机型：DC9~60V，双电源冗余，无极性
交流机型：AC85~264V或DC110~370V
接口类型：工业凤凰端子4芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：5W
电源指示：P1、P2，接口灯指示：link、FXD

机械结构

安装方式：DIN卡轨安装或者侧面定位孔安装
散热方式：自然冷却，无风扇
外形尺寸：宽×高×深：53×150×120mm（不含导轨）
防护等级：IP40

工作环境

工作温度：-40℃～+75℃
存储温度：-40℃～+85℃
相对湿度：5％～95％无凝露

质保

MTBF：350000小时
质保期：5年

EMC

EMI：

CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)

EMS：

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准

IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

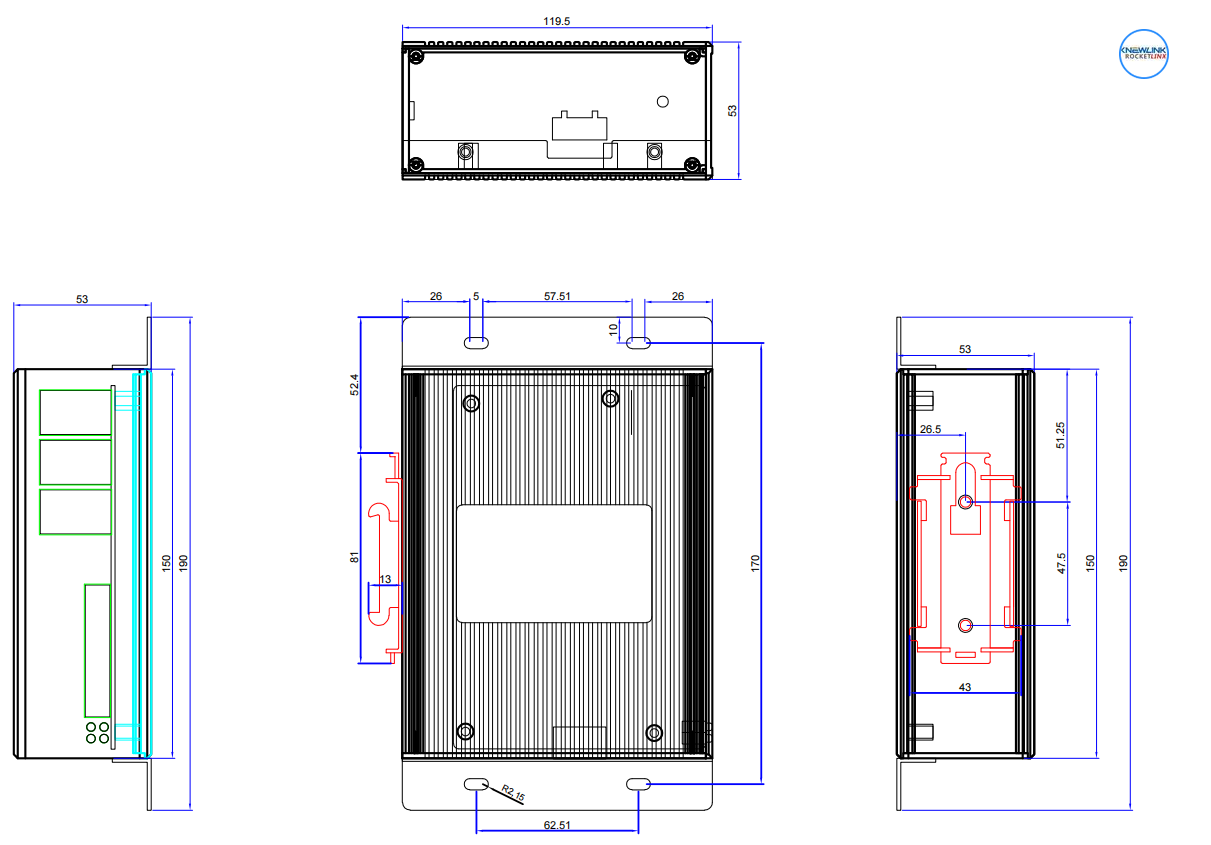

产品尺寸：



安装图示：




订购信息

产品型号 输出接口 XX:光纤接口 电源 安装方式
KLM5508 8×10/100base-T(X) RJ45电口 NA DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5508-LV 8×10/100base-T(X) RJ45电口 NA 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5508-2AS-XX 2×100base-FX 单模光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5508-2AS-XX-LV 2×100base-FX 单模光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5508-2AM-XX 2×100base-FX 多模光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5508-2AM-XX-LV 2×100base-FX 多模光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5508-2SF-XX 2×100base-FX 单模单纤光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5508-2SF-XX-LV 2×100base-FX 单模单纤光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5508-2MF-XX 2×100base-FX 多模单纤光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5508-2MF-XX-LV 2×100base-FX 多模单纤光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5508-SM-XX 1×100base-FX 单模双纤光口
1×100base-FX 多模双纤光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5508-SM-XX-LV 1×100base-FX 单模双纤光口
1×100base-FX 多模双纤光口
6×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
