工业级千兆8口导轨式以太网交换机

KLM5508G

工业级千兆8口导轨式以太网交换机

◆ 8个千兆以太网接口，适用于大带宽需求的应用；
◆ 提供8个10base-T/100base-TX/1000base-T自适应的千兆电口（支持自动MDI/MDI-X连接）；
◆ 电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应即插即用，方便快捷，
◆ 采用强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，稳定可靠；
◆ 支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余；
◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求

概述

纽琳克生产的KLM5508G系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供8个千兆电接口配置机型，电口为10/100/1000Base-T以太网RJ45端口，RJ45带屏蔽，每个RJ45端口都具有自适应功能，其中10/100Base-T支持全双工或半双工方式，1000Base-T支持全双工方式，并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。
纽琳克的非网管型交换机提供宽范围的直流DC12-48V和交直流110/220V电源输入。在结构安装方面，KLM5508G系列交换机使用工业卡轨式安装。该系列产品具备线速转发、即联即用的特性，在器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均可保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

技术参数

型号 KLM5508G
接口 电口数量：8个自适应10/100/1000base-TX
交换特性 背板带宽：16Gbps
包转发速率：7.5Mpps
包缓存区：1.5Mbit
MAC地址表：支持4K个MAC地址
巨型帧：支持
电源 输入电压：
直流机型：DC9~60V，双电源冗余，无极性
交流机型：AC85~264V或DC110~370V
接口类型：工业凤凰端子4芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：3W
电源指示：P1、P2，接口灯指示：link、ACT
机械结构 安装方式：DIN卡轨式
散热方式：自然冷却，无风扇
外形尺寸：（高×宽×深）：155mm×35.5mm×114mm
防护等级：IP40
工作环境 工作温度：-40℃～+75℃
存储温度：-40℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：350000小时
质保期：5年
EMC EMI：
CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
EMS：
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准
IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

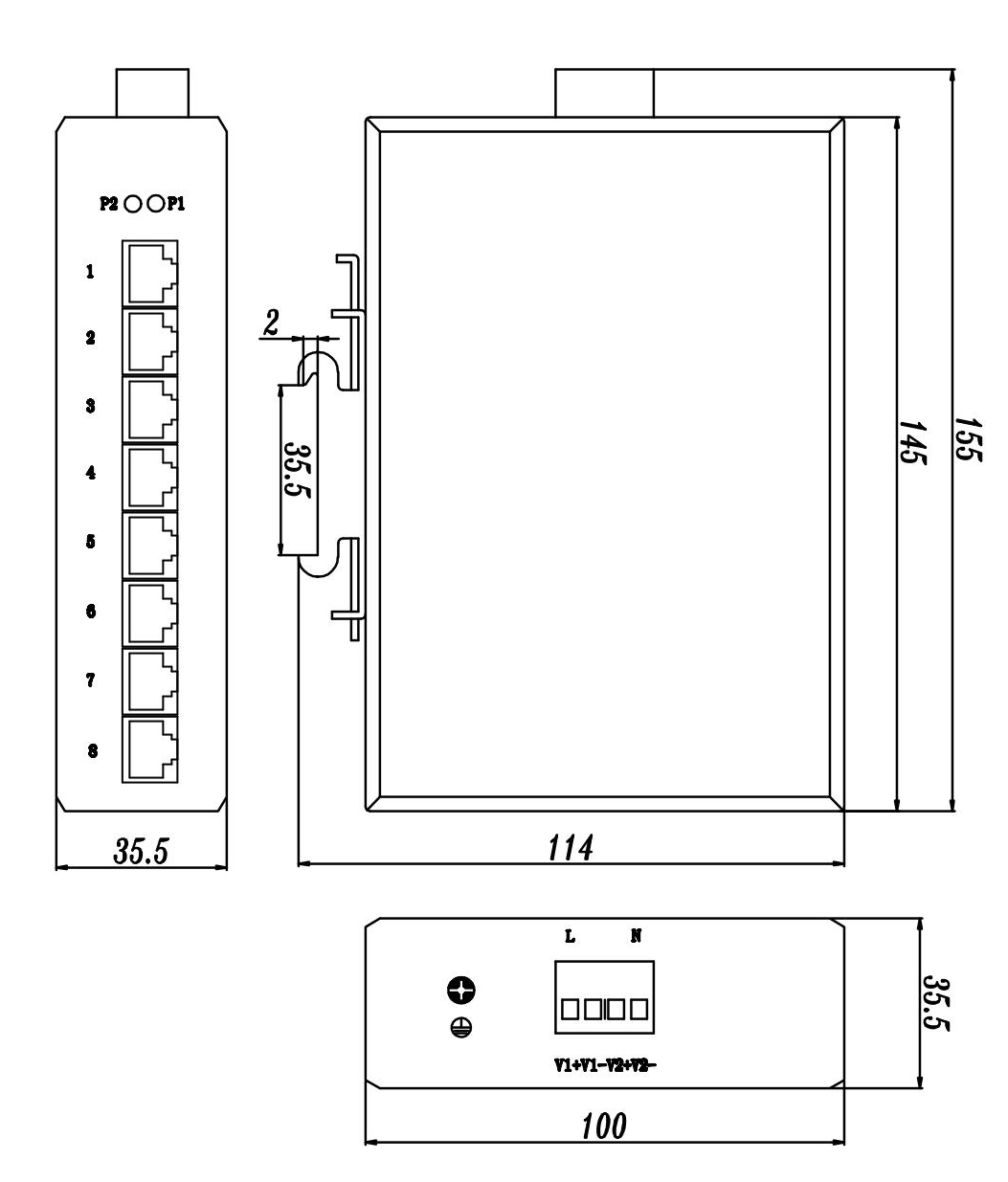

    产品尺寸：

安装图示：

● DIN卡轨式安装





订购信息

产品型号 输出接口 电源 安装方式
KLM5508G 8×10/100/1000base-T(X) RJ45电口 DC9-60V冗余输入 35MM IDN导轨
KLM5508G-LV 8×10/100/1000base-T(X) RJ45电口 单路AC/DC交直流220/110V通用电源 35MM IDN导轨
