WSHT-9228I工业级光电隔离8路RS485/422机架式串口服务器MODBUS网关

WSHT-9228I工业级光电隔离8路RS485/422机架式串口服务器MODBUS网关

◆ 采用32位Arm Cortex-M7内核CPU，高达近528MHz主频

◆ 两个10/100M以太网端口，可配置为交换机端口

◆ 8个串口相互独立，互不影响，可配置成不同的模式以及波特率

◆ 外置独立硬件看门狗设计，杜绝死机；

◆ 隔离型设计，串口隔离电压2KVAC或3KVDC

◆ 以太网接口高达6KV防雷保护； RS-485/422接口高达4KV浪涌保护；

◆ 提供工业级85~264VAC或110~370VDC输入，高达2KV浪涌保护

◆ 满足-40℃~85℃工业级温度范围

概述

纽琳克生产的WSHT-9228I双网口隔离型以太网串口服务器，采用32位Arm Cortex-M7内核CPU，主频高达近528MHz，内置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护，抗干扰能力强。是专为工业用户提供实现多路串口RS485/422与以太网之间的数据传输，各串口之间相互隔离，隔离电压2KVAC或者3KVDC。该产品支持8路串口，每路串口可以同时独立工作，互不影响，支持两个10/100M以太网电接口配置灵活选择，可配置为不同的模式及波特率（600~460800bps）。它内部集成了TCP/IP 协议栈，并且设备串口可通过WEB网页灵活配置成 RS485/422模式，使原来无法上网的RS485/422设备也能够方便、灵活、快捷地连接至以太网，使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。
        WSHT-9228I隔离型以太网串口服务器提供宽范围的直流或交流110/220V电源输入。在结构安装方面WSHT-9228I系列产品采用工业级机架式安装；在器件上产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点，可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展必不可少的工业通信产品。

技术参数

产品型号

WSHT-9228I

描述

工业级隔离型串口服务器

电源

工作电压

85~264VAC或110~370VDC

功率

4.5W@ AC220V

网口规格

网口类型

10/100Mbps，RJ45接口，自适应MDI/MDIX

隔离保护

1.5KV隔离保护

串口规格

串口数量

8个RS-485/422

波特率

600~460800（bps）

数据位

7、8

停止位

1、2

校验位

无\奇校验\偶校验

隔离电压

2KVAC/3KVDC

可靠性

ESD

±8kV(接触放电); ±15kV(空气放电)

Surge

电源：±4kV/共模 ±2kV/差模；

RS485/422：±4kV/共模 ±4kV/差模；

网口：±6kV/共模 ±4kV/差模

EFT

电源: ±4kV 通信口: ±4kV

软件参数

网络协议

IPv4、IP、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP、 RFC2217、NTP

IP获取方式

静态IP / DHCP

域名解析

支持

用户配置

网页配置

简单透传方式

TCP Server/TCP Client/UDP Client/UDP Multicast/RealCOM/Pair Connection/MQTT

Modbus

Modbus RTU/ASCII转Modbus TCP

串口打包机制

时间和长度可设置；默认值根据比特率变化；打包长度1460bytes

TCP Server连接

支持8路TCP连接

网络缓存

发送： 16Kbyte；接收： 16Kbyte；

串口缓存

发送： 1.5Kbyte；接收： 1.5Kbyte；

心跳包

支持TCP Keepalive 机制，自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持
Httpd Client
 支持
WebSocket Client
 支持
RealCOM
支持多种工作模式

平均传输延时

<10ms

配套软件

网管配置工具虚拟串口软件MWViewMaxView

其他

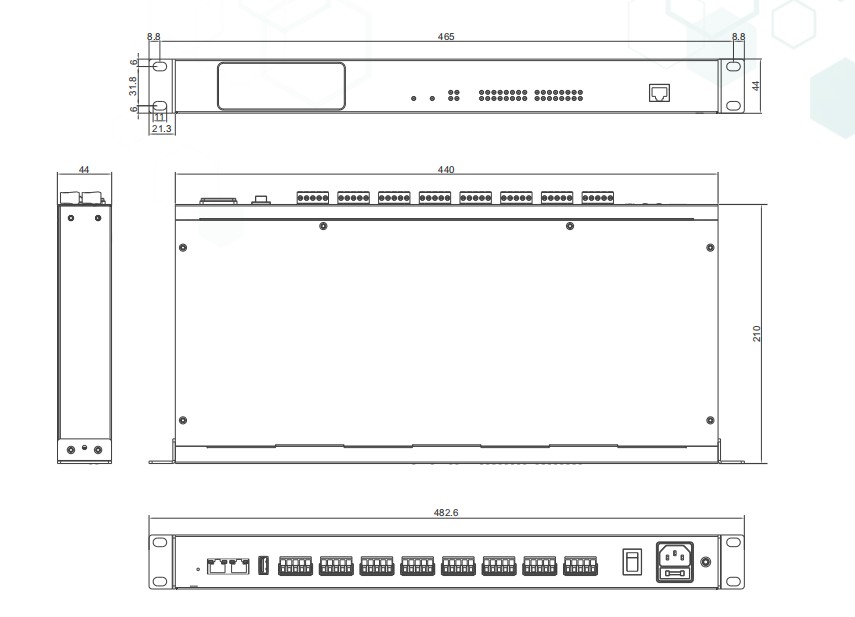

尺寸

440×210×44（mm）

工作环境

-40℃～+85℃ 5%～95% RH(无凝露)

存储温度

-40℃～+85℃ 5%～95% RH(无凝露)

订购信息

型号

描述

WSHT-9228I

工业级8路RS485/422隔离型以太网机架式串口服务器（85~264VAC或110~370VDC）
