Ngate4108工业级8路RS232/RS485转2路以太网Modbus网关

Ngate4108工业级8路RS232/RS485转2路以太网Modbus网关

◆ 支持8路RS232或RS485串口转2路10/100base-T(X)自适应以太网接口，能满足各种工业现场需求；

◆ 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换；

◆ Modbus免配置预读取、单串口支持256条Modbus RTU指令，连接数同步扩展到其他透传模式；

◆ 采用导轨式/桌面式/壁挂式金属外壳设计，方便安装；

◆ 支持DC12~48V⽆极性输⼊，双电源冗余设计，4kV浪涌保护；

◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求

概述

Ngate4108系列工业智能网关是纽琳克设计的—款工业Modbus网关，具有抗雷击、抗电磁干扰、高可靠性、高性能的特点，它可以实现ModbusRTU/ASCII与Modbus TCP协议之间的转换,支持8路RS232或RS485串口，以及2路10/100M自适应以太网接口，能满足各种工业现场需求，以上接口在隔离、耐压等方面均达到了工业级标准，能够适应各种恶劣的工作环境，通信性能十分稳定。可应用于电力系统、工业监控、交通管理、气象、水处理、环境监控、金融证券、煤矿、石油等行业，完成现场数据采集和传输、远程监控、现场控制等任务，为用户提供一种便捷快速的联网方案。

技术参数

产品型号 Ngate4108R Ngate4108D
电源
工作电压 DC12~48V
功率 2.6W@12V 2W@12V
网口
网口数量 2
网口类型 10/100Mbps，RJ45接口，自适应MDI/MDIX
隔离保护 1.5kV隔离保护
串口
串口数量 8*RS232 8*RS485
串口参数

300~460800(bps);

1/2位停止位；7/8位数据位；

None/Odd/Even三种校验方式
隔离保护 2kVAC/3kVDC隔离保护
可靠性
ESD ±8kV(contact) ±15kV(air)
Surge

电源：±4kV/共模 ±4kV/差模；

RS232：±4kV/共模；RS485：±4kV/共模 ±4kV/差模；

网口：±6kV/共模 ±2kV/差模
EFT 电源：±4kV 通信口：±4kV
其他

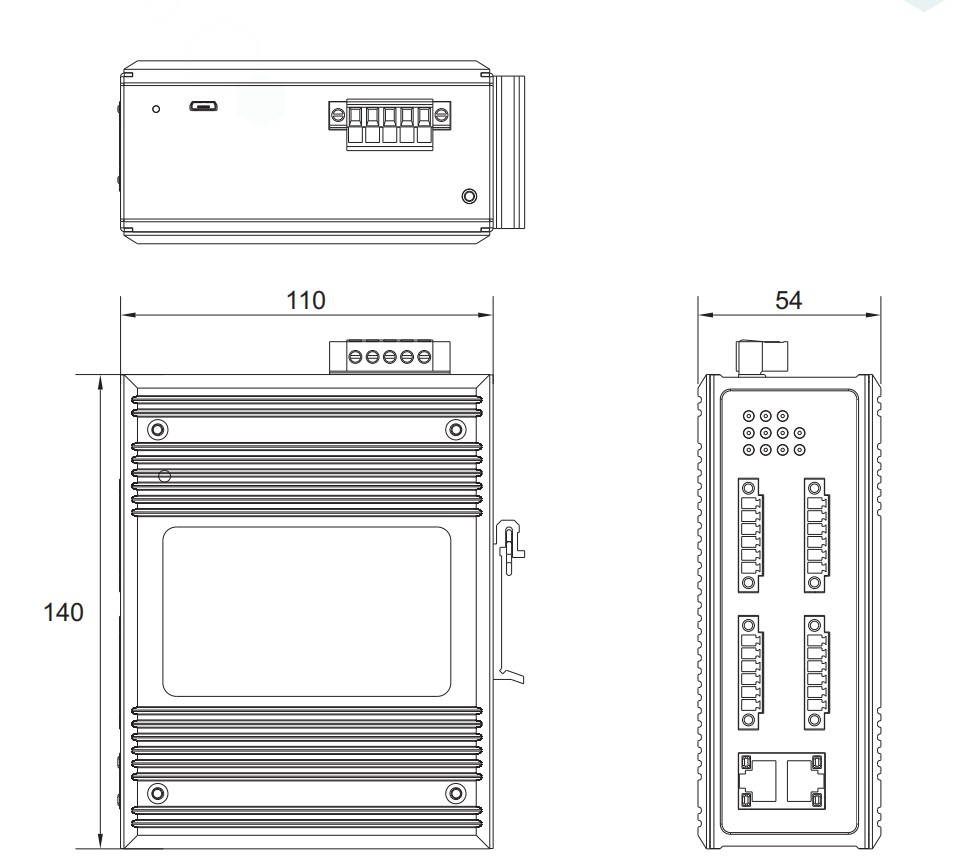

尺寸(L*W*H) 140×54×110（mm）
工作温度 -40℃～+85℃ 5%～95% RH(无凝露)
储存温度 -40℃～+85℃ 5%～95% RH(无凝露)
软件参数
网络协议 IP、TCP、UDP、DNS、ARP、SNMP、SSH、ICMP、HTTP、DHCP Client、RFC2217、NTP、SMTP、TELNET
Ip获取方式 静态 IP、DHCP
域名解析 支持
用户配置 网页配置/console口简单的网络参数配置
Modbus Modbus RTU/ASCII 转Modbus TCP
简单透传方式 TCP Server/TCP Client/UDP Client/UDP Multicast/RealCOM/Pair Connection
串口打包机制 时间和长度可设置；最大打包长度1460bytes
数据加密 DES/3DES/AES/RC2/RC4/RC5/BlowFish
SSL加密 TLS1.0/TLS1.1/TLS1.2
TCP Server连接 单串口支持最多32路TCP Client连接
TCP Client连接 单串口支持最多连接16路TCP Server
网络缓存 发送：16Kbyte；接收：16Kbyte；
串口缓存 发送：16Kbyte；接收：16Kbyte；
心跳包 支持TCP Keepalive 机制，自定义心跳包内容
注册包 自定义注册包内容
RFC2217 支持
Httpd Client 支持
WebSocket Client 支持
MQTT 支持
JSON Httpd Client，WebSocket Client，MQTT模式下支持JSON功能
RealCOM 支持多种工作模式
平均传输延时 <10ms
配套软件 网管配置工具虚拟串口软件MWViewMaxView



订购信息

产品选型 百兆网口 串口 隔离电压 安装方式 电源
Ngate4102 2个10/100M自适应以太网接口 2路RS232/485 2KVAC/3KVDC 导轨式 DC9~60V 支持双电源冗余
Ngate4104D 2个10/100M自适应以太网接口 4路RS-485 2KVAC/3KVDC 导轨式 DC9~60V 支持双电源冗余
Ngate4104R 2个10/100M自适应以太网接口 4路RS-232 2KVAC/3KVDC 导轨式 DC9~60V 支持双电源冗余
Ngate4108R 2个10/100M自适应以太网接口 8路RS-232 2KVAC/3KVDC 导轨式 DC12~48V 支持双电源冗余
Ngate4108D 2个10/100M自适应以太网接口 8路RS-485 2KVAC/3KVDC 导轨式 DC12~48V 支持双电源冗余
