NS5928网安型工业级24百兆电+4千兆光机架式网管型模块化交换机
产品概述

NS5928机架式千兆网管型工业以太网交换机,完全满足国家电网安全要求。NS5928提供24个10/100M自适应以太网接口,4个1000M SFP扩展槽,用于千兆上联或构筑千兆主干环网,具有灵活的端口配置和良好的扩展性能。提供全线速无阻塞转发,提供全双工下的IEEE802.3x流量控制和半双工模式下的背压式流量控制,NS5928网管型以太网交换机可以组建一个快速恢复的自愈环网,自愈时间小于20ms,为用户的网络安全提供有力的保障,支持对环路的自动检测和倒换。NS5928提供丰富的网管功能,支持NLK-ring快速环网,兼容STP/RSTP/MSTP生成树协议,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。目前该产品广泛应用于智能交通,能源风电,管廊隧道,智能变电站等工业恶劣环境。在电厂、并网变电站电力监控系统的安全Ⅱ区(或Ⅰ区)部署Ⅱ型网络安全监测装置,实现对网络安全事件的监视与管理。目前Ⅱ型网络安全监测装置可以实现对变电站及电厂涉网部分主机设备、网络设备、通用及专用安防设备的监视与告警,能够实时掌握变电站及电厂内部涉网主机的外设接入、网络设备接入、人员登录等安全事件。经过长期测试运行,设备状态稳定,满足了“内部介入有效遏制、安全风险有效管控”的安全防控目标。

产品特点

登录成功:登陆交换机,通过管理平台能够查看登陆信息

退出登陆:退出登陆,通过管理平台能够查看退出信息

登陆失败:输入错误登陆信息,通过管理平台能够查看登陆失败事件

网口up:交换机网口接入设备,通过管理平台能够查看网口up信息记录

网口down:交换机网口网线拔出,通过管理平台能够查看网口down信息记录

配置变更:修改交换机配置,通过管理平台能够查看交换机配置变更事件记录

修改用户密码:修改交换机用户名密码,通过管理平台能够查看交换机用户名密码变更事件记录

用户操作信息:登录交换机,输入命令进行操作,通过管理平台能够查看交换机用户操作信息。

MAC绑定关系:修改MAC绑定关系,通过管理平台能够查看交换机网口MAC绑定关系

技术参数

属性

NS5928

接口

24个10/100M自适应以太网接口

4个1000M SFP扩展槽

网线类型和距离

双绞线支持最大传输距离100m

光口属性

单模1310nm,多模850nm;单模20km多模550m(长距离模块可定制)

处理类型

存储转发

MAC地址表大小

支持8K个MAC地址

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

支持静态组播MAC

背板带宽

15.6Gbps

包转发速率

9.6Mpps

包缓存

4Mbit

流量控制

支持IEEE802.3x 流量控制(全双工)

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

环网冗余协议

支持NLK-ring协议(自愈时间<20ms)

生成树协议

支持STP/RSTP/MSTP协议

支持STP Root Guard

支持BPDU Guard

VLAN

支持基于端口的VLAN(4094个),802.1Q的VLAN

支持GVRP

自愈环组网方式

支持多组自愈环

支持相切环

链路聚合

支持静态聚合、动态聚合

Jumbo frame巨帧

支持,最大帧长为9K

DHCP

支持DHCP Client

广播/组播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

组播

支持IGMP Snooping

QoS

支持对端口接收报文的速率和发送报文的速率进行限制,粒度为:8Kbit/s

每个端口支持8个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、SP+WRR

ACL

提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)
地址、目的 IP(IPv4)地址、 TCP/UDP 端口号的访问控制策略
支持入方向ACL 策略

端口镜像

支持端口镜像

网络安全

支持用户分级管理和口令保护

支持AAA认证

支持RADIUS认证

支持端口隔离

802.1X

支持基于端口的认证和基于MAC的认证

升级和配置

支持FTP/TFTP/WEB升级日志记录 配置文件下载与上传

告警输出

支持电源告警

管理

支持命令行接口(CLI)配置

支持Telnet远程配置

支持通过Console口配置

支持SNMP

维护

支持Ping

支持Telnet远程维护

指示灯

电源指示:POW,接口灯指示:CPU、SPEED、link/ACT、1-24数字灯

电源

输入电压: AC/DC85~265V

支持失电告警功能

支持电源防反接保护

工业凤凰端子接线

工作环境

工作温度:-40℃~+75℃

储存温度:-40℃~85℃

相对湿度:5%~95%无凝露

安装方式

1U机架式安装

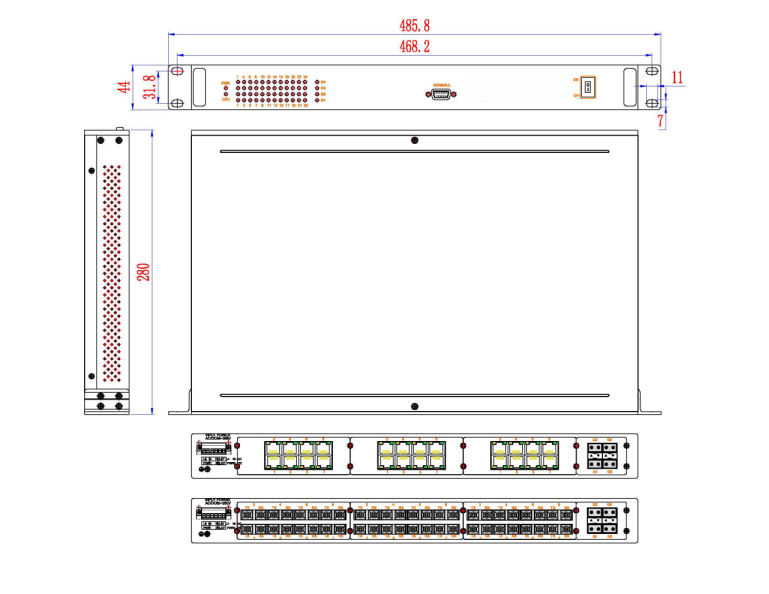

外形尺寸

宽×高×深:485.8mm×44mm×280mm

防护等级

IP40防护等级,无风扇设计

MTBF

350000h

质保期

5年

符合标准

IEEE802.3:CSMA/CD

IEEE802.3i:10base-T

IEEE802.3u:100base-T

IEEE 802.3ad:链路聚合

IEEE 802.3x:全双工以太网数据链路层流控

IEEE 802.1p:流量优先级

IEEE 802.1Q:VLAN

IEEE 802.1w:快速生成树

IEEE 802.1X:基于端口的网络访问控制

EMI

电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz~2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-16(共模传导) 30V(cont.)300V(1s)



订购信息

产品型号

规格参数

NS5928-24T

24个10/100M电口,支持网管

NS5928-4GX-24T

24个10/100M电口,4个1000M SFP扩展槽,支持网管

NS5928-8AM

16个10/100M电口,8个100M多模SC/ST/FC光口,1310nm,0-2km,支持网管

NS5928-8AS

16个10/100M电口,8个100M单模SC/ST/FC光口,1310nm,0-20km,支持网管

NS5928-4GX-8AM

16个10/100M电口,8个100M多模SC/ST/FC光口,1310nm,0-2km,4个1000M SFP扩展槽,支持网管

NS5928-4GX-8AS

16个10/100M电口,8个100M单模SC/ST/FC光口,1310nm,0-20km,4个1000M SFP扩展槽,支持网管

NS5928-16AM

8个10/100M电口,16个100M多模SC/ST/FC光口,1310nm,0-2km,支持网管

NS5928-16AS

8个10/100M电口,16个100M单模SC/ST/FC光口,1310nm,0-20km,支持网管

NS5928-4GX-16AM

8个10/100M电口,16个100M多模SC/ST/FC光口,1310nm,0-2km,4个1000M SFP扩展槽,支持网管

NS5928-4GX-16AS

8个10/100M电口,16个100M单模SC/ST/FC光口,1310nm,0-20km,4个1000M SFP扩展槽,支持网管

NS5928-24AM

24个100M多模SC/ST/FC光口,1310nm,0-2km,支持网管

NS5928-24AS

24个100M单模SC/ST/FC光口,1310nm,0-20km,支持网管

NS5928-4GX-24AM

24个100M多模SC/ST/FC光口,1310nm,0-2km,4个1000M SFP扩展槽,支持网管

NS5928-4GX-24AS

24个100M单模SC/ST/FC光口,1310nm,0-20km,4个1000M SFP扩展槽,支持网管
