机架式4千兆光24百兆网管型交直流220V工业以太网交换机

TW828

机架式4千兆光24百兆网管型交直流220V工业以太网交换机

支持4路千兆SFP以太网接口,24路光电可选百兆以太网接口,为用户提供灵活的组网方式;
支持千兆SFP接口,可以热插拔SFP光模块和RJ45电口模块;
小于20ms的快速环网冗余技术,增强了系统通信的可靠性;
支持基于IP子网、基于协议、基于MAC以及基于IEEE802.1Q的VLAN;
支持ERPS、MSTP、VRRP等多种冗余协议;
支持静态路由,支持RIP v1/v2、OSPF v1/v2等多种动态路由协议;
支持IGMP、GMRP、PIM-SM、PIM-DM等多种组播协议;
MAC地址表支持16K;
支持完善的Qos策略和多种队列调度算法;
支持SNMP、CLI、Telnet和SSH等多种网络管理协议;
支持硬件ACL功能,提供基于L2-L7层数据的ACL硬件过滤;
支持IGMP Snooping侦测功能;
支持广播风暴抑制;
支持全双工和半双工流量控制;
支持电源告警、端口告警、环告警功能;
基于FTP/TFTP的在线软件升级,可以方便用户的设备管理和更新;
具有图形化网络配置和管理维护功能。

概述

ROCKETLINX系列TW828三层千兆工业以太网交换机是专为工业通信领域研发的一款三层高性能以太网通信产品。TW828最大支持4个光电可选千兆接口及24个百兆光电可选接口,TW828为19英寸机架式安装,支持前面板安装和后面板安装。TW828除支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性外,还支持静态和动态路由、组播路由,并支持Console、Web多种管理方式以及上位机网管软件,为工业通信提供高性能和高可靠的解决方案。支持交直流110V和220V供电。端口支持前出线或者后出线方式。

TW828系列是千百兆三层工业以太网交换机,是专为工业通信网络的汇聚层应用设计开发的工业以太网交换机。此交换机为复杂的工业应用需求提供了一种高端工业以太网通信解决方案,使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。

TW828系列三层交换机遵循工业领域的主要通信标准,满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径,包括通过超级终端访问交换机的命令行接口,或通过telnet管理系统管理交换机,也可以使用SNMP管理软件系统管理交换机,另外还支持多个网络监控协议:LLDP,SNTPv4,DHCP。三层路由功能还可提供多项高级管理功能,例如:MSTP、VRRP、IGMP、IGMPSnooping、内部路由协议RIPv1/v2和OSPF v1/v2、静态路由协议、VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等一些常用高级管理功能。在设备管理方面,支持FTP/TFTP升级,支持日志记录与上传,支持电源掉电告警输出。在结构安装方面,可以灵活选择机架式安装或者桌面安装。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。


技术参数

软件功能





交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

KNEWlink-RING环网协议

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3,IGMP Snooping

支持GMRP

支持静态组播

支持PIM-SM、PIM-DM/PIM-DMv6

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2/v3

支持静态路由

支持PIM-SM、PIM-DM/PIM-DMv6

服务质量管理

支持ACL,对L2-L4层数据进行过滤

支持SPWRR队列调度



管理与维护

支持Console,Telnet,WEB管理方式
支持SNMPv1/v2c
支持FTPTFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环告警
支持端口镜像、Syslog、LLDP、RTC

IP支持DHCP server/relay/client



性能参数

IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.3ab、802.1s等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持NLK-Ring环网技术

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP

支持静态组播,支持PIM-SM、PIM-DM

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

服务质量管理

支持ACL,对L2-L7层数据进行过滤

支持SP,WRR队列调度

管理与维护

支持Console,Telnet,WEB管理方式、RMON
支持SNMPv1/v2c,可通过MaxView集中管理

支持FTP,TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client

交换方式

存储转发

百兆端口

最多24个10/100base-TX或者100base-FX可选端口

千兆端口

4个10/100/1000base-TX或者100/1000base-SFP接口

电口参数

物理接口:RJ45带屏蔽或者DB9,IEEE802.3标准

以太网口:10/100base-TX(百兆),10/100/1000base-TX(千兆)支持自动协商功能

传输距离:<100米

光口参数

发光功率: >-12dBm(单模)  >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模)  1550nm(单模)  1310 nm(多模)

传输距离:20~80Km(单模)   <5Km(百兆多模)  <2Km(千兆多模)

连接器类型: SC/FC/ST,LC

传输速率: 155Mbps(百兆) 1.25Gbps(千兆)

电源参数

输入电压:220AC/DC(85-264VAC/110-370VDC)

输入功耗:小于35W

过流保护:内置

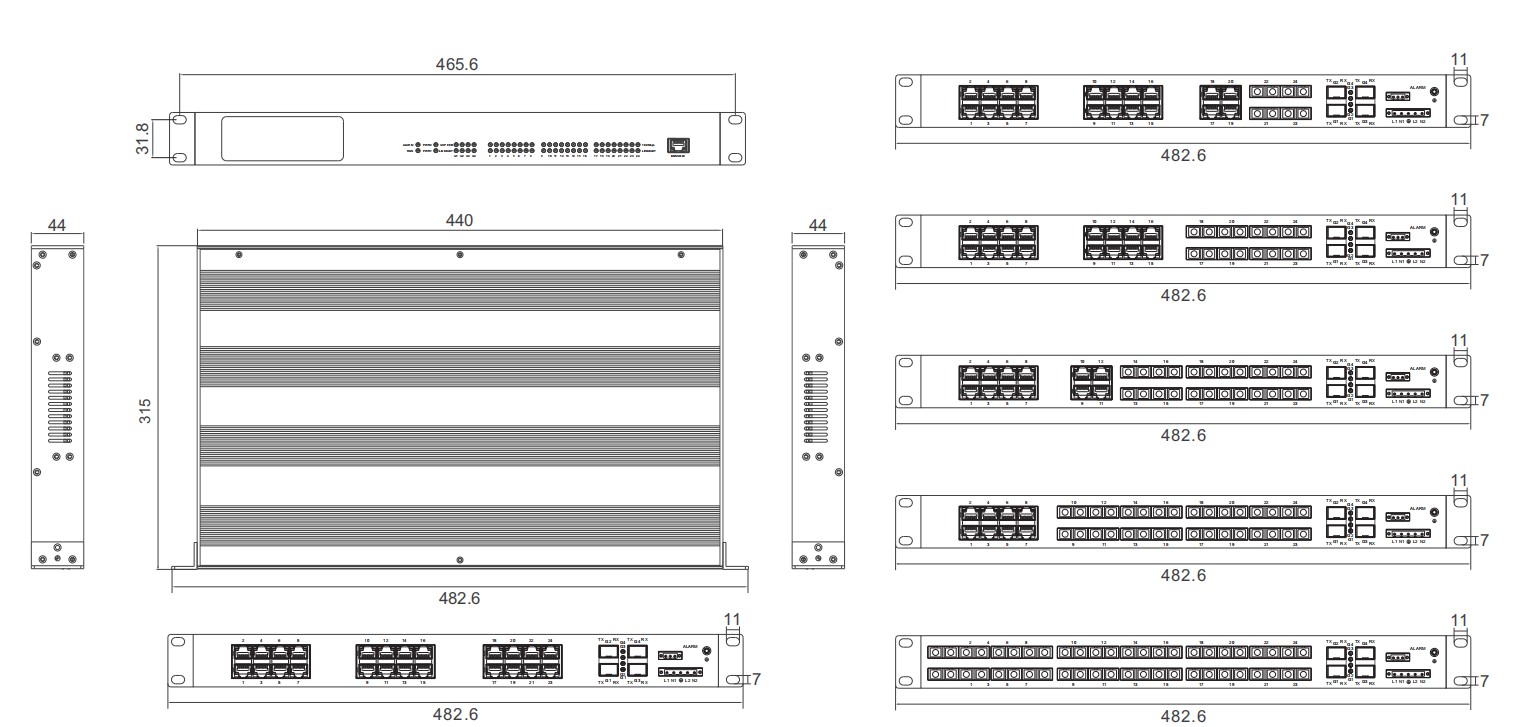

机械参数

物理尺寸(宽×高×深):482.6mm×44mm×315mm

安装方式:标准19’ 1U机架式

散热形式:铝合金单肋形机箱表面散热,无风机

出线形式:前后出线

机壳防护:IP40

工作环境

工作温度:-40℃~+70℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A









订购信息



产品型号 TW828-PO-N-OT-P1P2-LV(28口光电组合系列)
代码定义 代码选型
PO:代表千兆口 4GX:代表4个千兆光口
N:代表光口数量 8:代表8个百兆光口
16:代表16个百兆光口
24:代表24个百兆光口
OT:代表光纤种类 AS:单模双纤
AM:多模双纤
SF:单模单纤
P1:代表光纤接口
P2代表光纤通信距离
ZM:光纤接口为SC方口
RM:光纤接口为ST卡口
TM:光纤接口为FC螺纹口
02:通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
LVLV LVLV:代表供电电源为双路交直流85-264VAC/110-370VDC
例如:TW828-4GX-8AS-ZM20-LVLV规格为4个千兆光口+8个百兆光口,16个百兆电口,单模双纤SC接口。通信距离20KM.交直流220V供电
