工业级三层28口万兆网管型以太网交换机

Penticos3028

工业级三层28口万兆网管型以太网交换机

◆ 支持4路万兆SFP+以太网接口,8路千兆Combo光电复用口,16路千兆以太网接口4万兆光+16个千兆光+8个千兆光电复用口为用户提供灵活的组网方式;
◆ 支持快速环网(knewlink-RingV2)、EAPS、ERPS、MSTP(兼容RSTP/STP)、MRP等环网冗余协议,提高网络可靠性;

◆ 支持静态路由,RIPv1/v2、OSPF动态路由协议,实现路由选择和报文转发;
◆ 支持VRRP虚拟路由冗余协议,将多台路由设备组成一个虚拟路由器,实现冗余备份;
◆ 支持单路或双路DC24、DC48或AD220多种电源输入方案可选,双输入支持电源冗余;
◆ 高强度铝合金外壳,IP40防护等级,无风扇外壳散热,设备能稳定地工作在-40℃~+70℃严酷的工业环境中。

概述

ROCKETLINX系列Penticos3028三层万兆工业以太网交换机支持4个万兆光+8个千兆光电复用+16个千兆电接口或者4万兆光+16个千兆光+8个千兆光电复用口等规格,3028系列为19英寸机架式安装,支持前面板安装和后面板安装。除了支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性外,还支持静态和动态路由、组播路由,并支持Console、Web多种管理方式以及上位机网管软件,为工业通信提供可靠的解决方案。Penticos3028系列是三层万兆工业以太网交换机,是专为工业通信网络的汇聚层应用设计开发的工业以太网交换机。采用高性能硬件和软件平台,提供高性能的万兆上行端口和灵活的全千兆接入,使工业通信顺畅、稳定、快速,供电采用交直流AC/DC110/220V供电,满足电力电网等变电站供电需求。
Penticos3028列三层万兆交换机遵循工业领域的主要通信标准,满足通信实时性、网络安全性等技术问题。产品提供多种管理交换机的途径,如通过CONSOLE口或TELNET/SSH协议访问交换机命令行(CLI),通过HTTP/HTTPS访问交换机WEB界面,通过SNMP协议访问设备MIB。同时提供多种网络协议和行业标准,如RIP、OSPF、VRRP、knewlink-Ring、EAPS、ERPS、STP/RSTP/MSTP、MRP、VLAN、GVRP、QoS、LACP、PIM、IGMP、IGMP Snooping、GMRP、LLDP、RMON、802.1X、ACL、DHCP Server /Relay/Security/Snooping、NTP客户端/服务器、端口镜像、Ping、Tracert等,可以提高网络的性能、可靠性和安全性,满足多种复杂网络的需求。产品通过严格的功能、高低温、安规与EMC等测试,满足不同的网络现场和严酷的工业环境应用需求,可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。


技术参数

软件性能



交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

KNEWlink-RING环网协议

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP

支持静态组播

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

支持PIM-SM、PIM-DM

服务质量管理

支持ACL,对L2-L7层数据进行过滤

支持SPWRR队列调度



管理与维护

支持Console,Telnet,WEB管理方式,RMON
支持SNMPv1/v2c,可通过MWview集中管理
支持FTPTFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client





性能参数

IEEE标准

802.3i、802.3u、802.3ab、802.3z、802.3ae、802.3ad、802.3x、802.1p、802.1Q、802.1w、802.1s等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持NLK-Ring环网技术

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP

支持静态组播,支持PIM-SM、PIM-DM

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

服务质量管理

支持ACL,对L2-L7层数据进行过滤

支持SP,WRR队列调度

管理与维护

支持Console,Telnet,WEB管理方式,RMON
支持SNMPv1/v2c,可通过MaxView集中管理

支持FTP,TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client

交换方式

存储转发

背板带宽

128G

包转发率

95.238Mpps

万兆端口

4个10Gbase-X接口

千兆端口

24个1000base-LX接口,或者

8个10/100/1000base-T+16个1000base-LX接口

24个10/100/1000base-T接口,或者

16个10/100/1000base-T+8个1000base-LX接口

电口参数

物理接口:RJ45带屏蔽,IEEE802.3标准

RJ45端口:10/100/1000base-T(千兆)支持自动协商功能

传输距离:100米(标准CAT5/CAT5e线缆)

光口参数

发光功率:>-12dBm(单模)  >-17dBm(多模)

收光灵敏度:<-38dBm(单模) <-35dBm(多模)

波长:1310nm(单模)  1550nm(单模)  850 nm(多模)  1310 nm(多模)

传输距离:多模光纤 850nm,2km;1310 nm,2/5km

          单模光纤 1310nm,20/40/60km;1550nm,20/40/60/80/120km

连接器类型:LC

传输速率:1.25Gbps(千兆)

传输速率:10Gbps(万兆)

电源参数

输入电压:220AC/DC(85-264VAC/110-370VDC)

输入功耗:40W(MAX)

过流保护:内置

机械参数

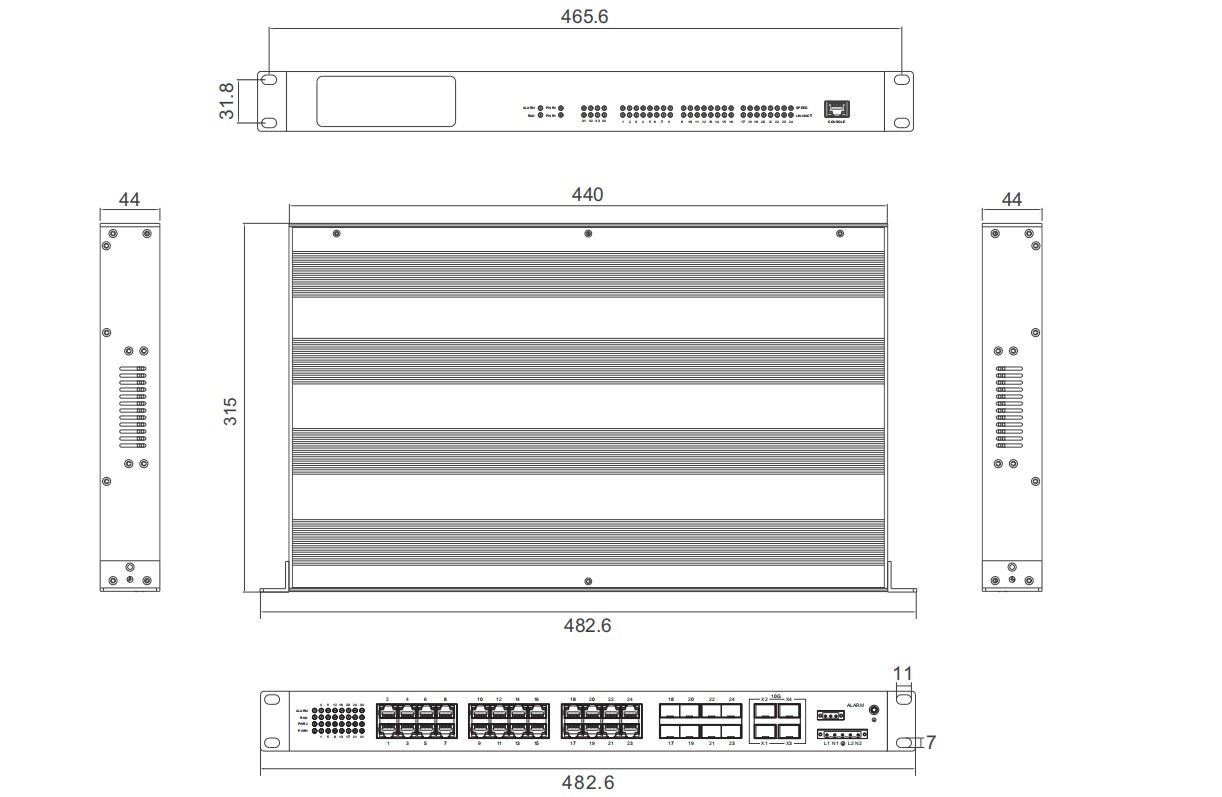

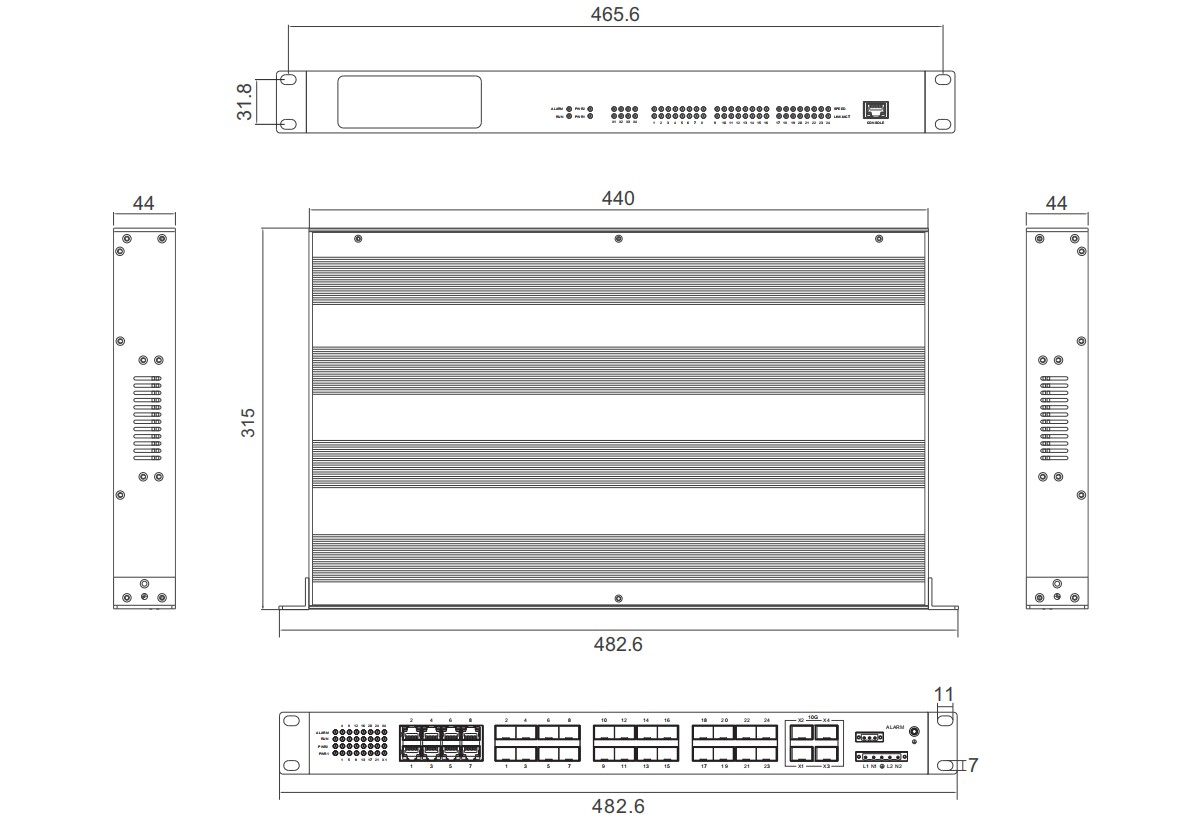

物理尺寸(宽×高×深):482.6mm×44mm×315mm

安装方式:标准19 1U机架式

散热形式:铝合金单肋形机箱表面散热,无风机

出线形式:前后出线

机壳防护:IP40

工作环境

工作温度:-40℃~+70℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

行业标准

EMS

EN61000-4-2(ESD):±8kV(contact),±15kV(air)

EN61000-4-3(RS):10V/m(80MHz-2GHz)

EN61000-4-4(EFT):Power Port:±4kV;Data Port: ±2kV

EN61000-4-5(Surge):Power Port:±4kV/DM;±2kV/CM

Data Port:±2kV/DM; ±6kV/CM

EN61000-4-6(CS):3V(10kHz~150kHz),10V(150kHz~80MHz)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-27(冲击)



订购信息


产品型号 输出接口 电源
Penticos3028-4TM-8GP-16GT-D2 4个万兆口+8个千兆光电复用+16千兆电口; 双路DC18~72V输入
Penticos3028-4TM-8GP-16GT-LV 4个万兆口+8个千兆光电复用+16千兆电口; 单路AC85~264V / DC110~370V输入
Penticos3028-4TM-8GP-16GT-LVLV 4个万兆口+8个千兆光电复用+16千兆电口; 双路AC85~264V / DC110~370V冗余输入
Penticos3028-4TM-16GX-8GP-D2 4个万兆口+16个千兆光+8个千兆光电复用; 双路DC18~72V输入
Penticos3028-4TM-16GX-8GP-LV 4个万兆口+16个千兆光+8个千兆光电复用; 单路AC85~264V / DC110~370V输入
Penticos3028-4TM-16GX-8GP-LVLV 4个万兆口+16个千兆光+8个千兆光电复用; 双路AC85~264V / DC110~370V冗余输入
